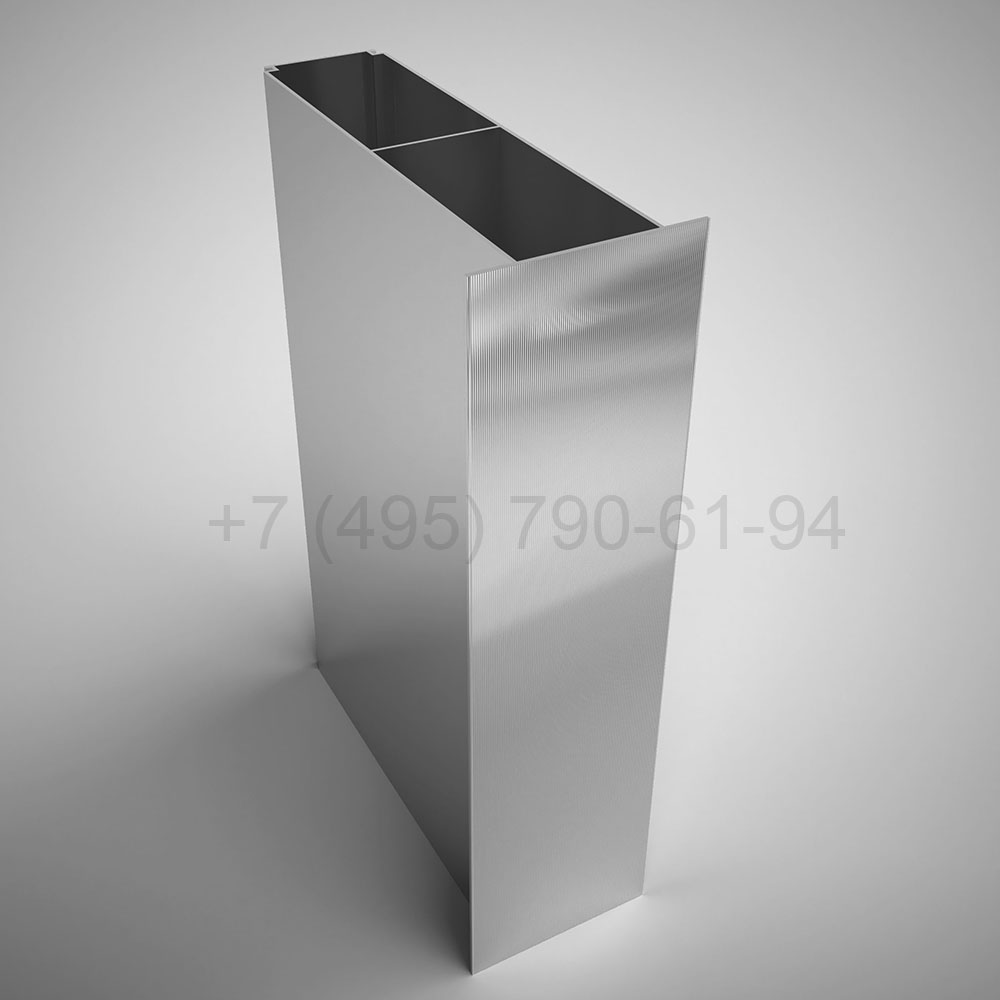

Направляющая межэтажн. фланец 80х195 мм длина 6,0 м [ КПС 1248 ]

КПС 1248 — старшее по глубине сечение в ряду фланцевых межэтажных направляющих Sial: 80×195 мм против 150 и 115 мм у соседних типоразмеров той же линейки. Такой профиль применяют при повышенной нагрузке на этаже или увеличенном пролёте между кронштейнами, где меньшее сечение не даёт нужного запаса прочности узла.

Фланцевый узел образует дополнительную опорную полку у примыкания к межэтажному кронштейну, куда передаётся нагрузка от облицовки по всей длине профиля. Направляющая изготовлена из алюминиевого сплава, монтируется у стыка плит перекрытий, поставляется хлыстом 6,0 м и по длине стыкуется через соединитель направляющих подходящего размера. Выбор между фланцевым исполнением и профилями других линеек Sial под конкретный проект и нагрузку делает НВФ Москва. Материал направляющей — алюминиевый сплав, устойчивый к коррозии и не требующий дополнительной защиты открытых кромок.

На объекте

Фланцевый профиль сечением 80×195 мм — самый крупный из межэтажных фланцевых направляющих этой линейки, его ставят там, где стык перекрытия несёт повышенную нагрузку от облицовки большого веса или формата. Раскладку таких узлов по межэтажному поясу определяет расчёт на этапе КМД. Бригада монтирует направляющую на кронштейны межэтажного пояса после разметки отметок с обоих этажей. Инженер на шеф-монтаже проверяет плотность соединения фланца с кронштейном и ровность плоскости на стыке этажей — крупное сечение фланца требует более точной выверки отметки, иначе излом плоскости на переходе между этажами будет заметнее, чем на узком профиле.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
