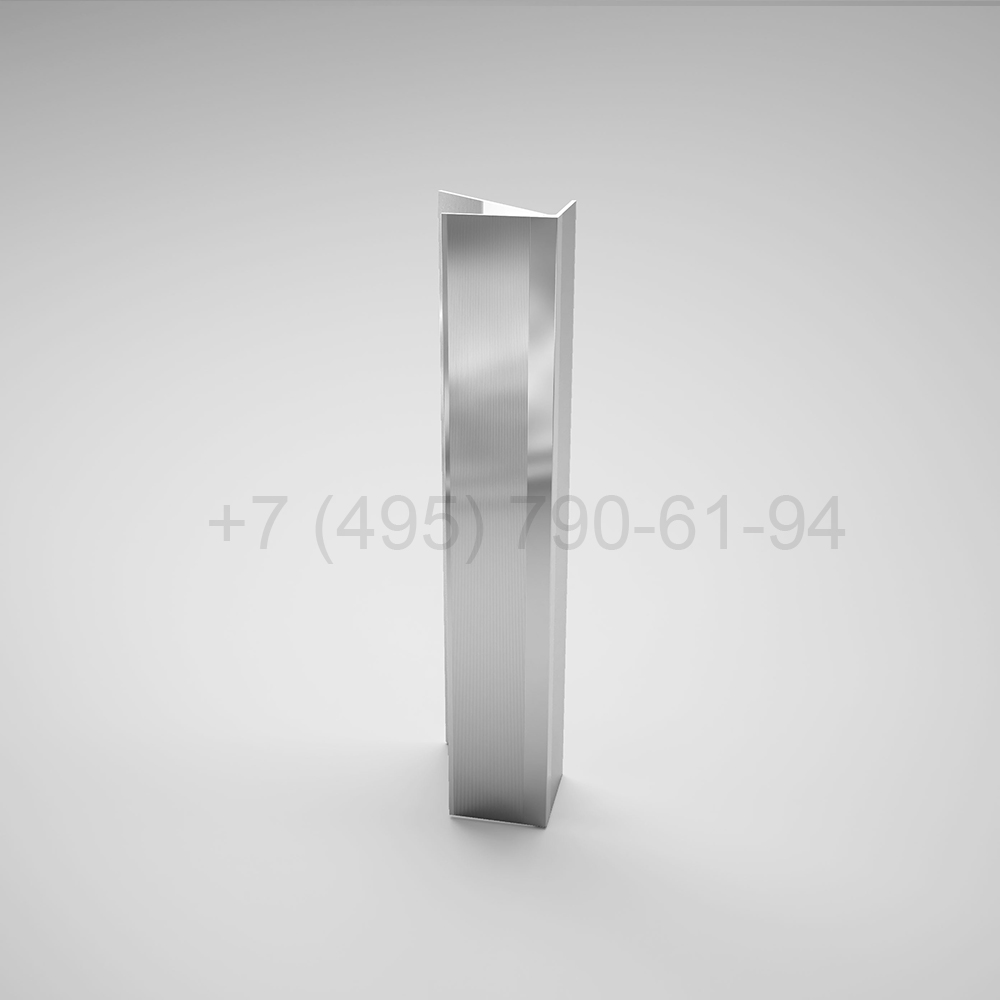

Направляющая угловая 70х96*1,8 мм мм длина 6,0 м [ КП 373 ]

Угловая направляющая сечением 70×96×1,8 мм и длиной 6,0 м предназначена для формирования внешних и внутренних углов навесного вентфасада в подсистеме Sial. Профиль крепится к кронштейнам так же, как рядовые направляющие, но за счёт угловой геометрии сечения задаёт корректную и ровную плоскость облицовки в местах излома фасада, где два ряда панелей сходятся под прямым углом.

Углы здания относятся к зонам максимального ветрового отсоса, поэтому именно здесь важна точная и жёсткая фиксация направляющей и повышенное внимание к шагу кронштейнов по расчёту на ветровые нагрузки. Угловая направляющая работает в комплекте с рядовыми Т- и Г-образными профилями подсистемы Sial и крепежом облицовки под выбранный тип кассет или панелей — открытым или скрытым, обеспечивая единый узел стыковки по всему периметру угла здания.

• применение — внешние и внутренние углы фасада
• комплектуется кронштейнами и рядовыми направляющими Sial
• шаг кронштейнов в угловой зоне уточняйте по расчёту ветровых нагрузок

На объекте

Раскладку угла здания и точное место стыка угловой направляющей с рядовыми Т- и Г-профилями определяют на этапе КМД, а не подгоняют на месте: от этого зависит, сойдётся ли рисунок швов на смежных плоскостях фасада. Бригада монтирует угловой профиль после кронштейнов угловой зоны, выверяя вертикаль по двум плоскостям сразу. Инженер на шеф-монтаже уделяет этому узлу повышенное внимание — угол относится к зоне максимального ветрового отсоса, поэтому здесь дополнительно проверяют шаг кронштейнов, отсутствие люфта в креплении профиля и совпадение линии реза кассет с гранью угла.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
