Соединитель направляющих малый высота 60 мм [ КПС 257М ]

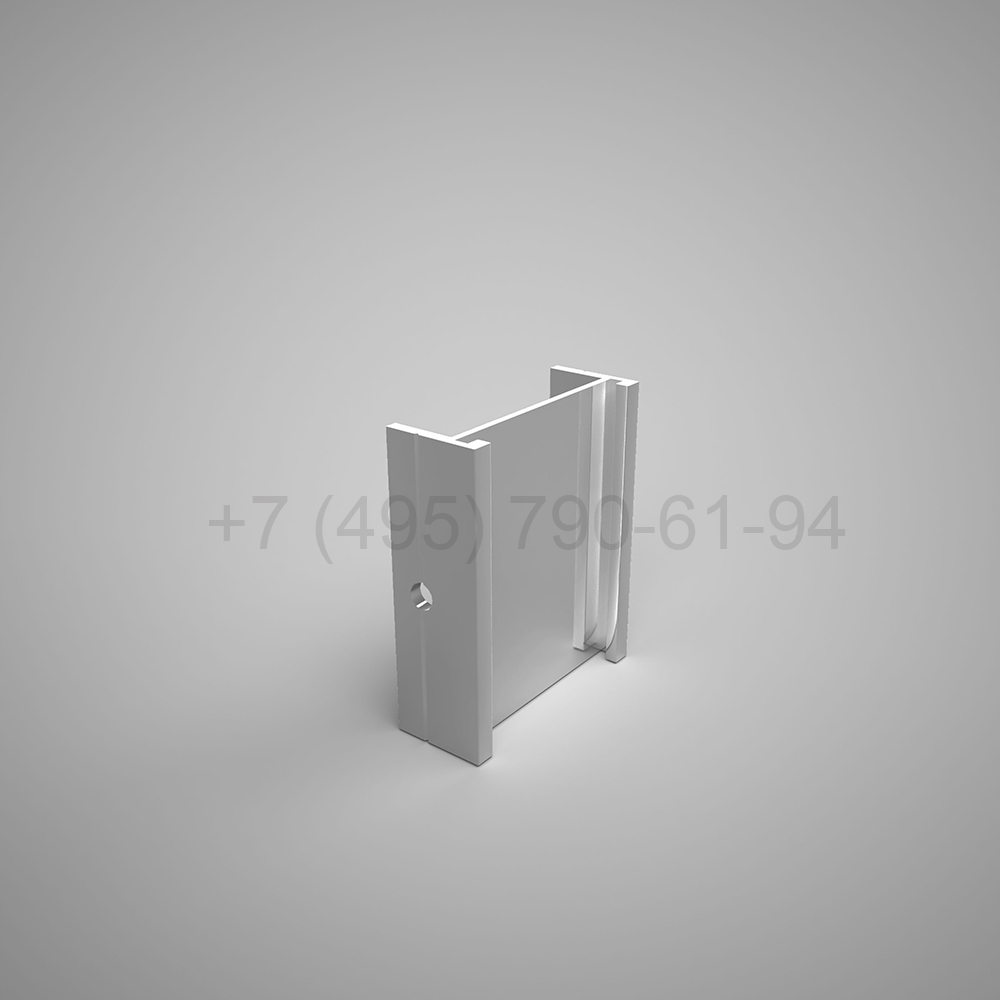

Компактные направляющие подсистемы вентилируемого фасада Sial стыкуют соединителем направляющих малый высота 60 мм [ КПС 257М ] — алюминиевой накладкой минимального в этом ряду размера, рассчитанной под профили небольшого сечения.

Задача соединителя — удержать два отрезка направляющей в одной плоскости на монтажном стыке, чтобы облицовка легла ровно, без излома по линии соединения. Малый размер применяют там, где сама направляющая невелика по сечению и увеличенный или большой соединитель того же ряда (высотой 150 или 100 мм) избыточен по размеру узла. Соответствие соединителя профилю направляющей закладывается в проект подсистемы Sial, который выполняет НВФ Москва при подборе и поставке фасадной системы. Соединитель ставится на каждом монтажном стыке направляющей и подбирается индивидуально под её сечение в составе подсистемы Sial.

• стыковка направляющих по длине хлыста
• сохранение соосности и жёсткости узла
• подбор под сечение конкретной направляющей

На объекте

Малое исполнение соединителя высотой 60 мм ставят на стыке направляющих меньшего сечения этой подсистемы — там, где узел не несёт повышенной нагрузки, характерной для межэтажного пояса или угла. Бригада соединяет два отрезка профиля длиной 6,0 м этим узлом строго в точке, заданной проектной раскладкой, чтобы разрывы не совпадали с точками крепления кронштейнов. Инженер на шеф-монтаже проверяет зазор в месте стыка на температурную подвижку и ровность линии направляющей по обе стороны узла. Ошибка в подборе высоты соединителя под сечение профиля — частая причина перекоса плоскости именно в местах стыков, а не в целых пролётах направляющей.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
