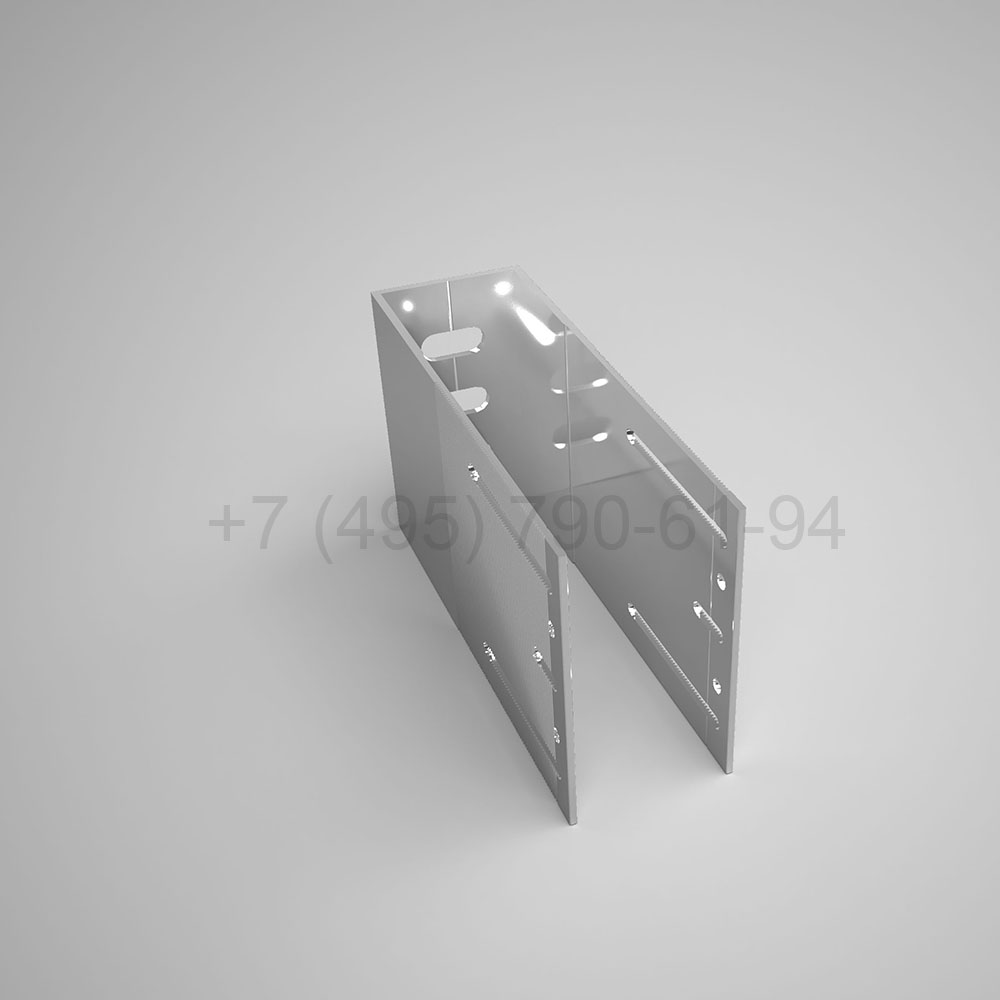

Кронштейн П , 205 мм несущий (выс.100 мм) [ КП 45463-2Н ]

205 мм — самый большой вылет в представленной линейке П-образных кронштейнов Sial, и несущую (опорно-несущую) роль на нём выполняет кронштейн КП 45463-2Н высотой корпуса 100 мм.

Узел компенсирует горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля — это особенно важно на большом вылете, где нагрузка от ветрового отсоса на узел выше, чем у меньших типоразмеров 125 и 180 мм той же линейки. Вертикальный вес облицовки держит парный опорный кронштейн КП 45463-2О. Материал — алюминиевый сплав, крепление — анкер с терморазрывной прокладкой. Расчёт по СП 20.13330 под ветровой район и высоту здания выполняет НВФ Москва.

На объекте

Несущий кронштейн на вылете 205 мм занимает промежуточное положение по высоте корпуса между опорным и усиленным узлами того же вылета — этот запас нужен направляющей для температурного смещения, а не для удержания веса. Бригада ставит его через ряд с опорным кронштейном, соблюдая проектный шаг. На шеф-монтаже инженер проверяет, действительно ли зазор в пазу крепления остаётся подвижным после затяжки, и сверяет вылет с опорным и усиленным исполнениями того же участка — на вылете 205 мм расхождение в плоскости между соседними узлами так же заметно, как и на более коротких типоразмерах серии.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
