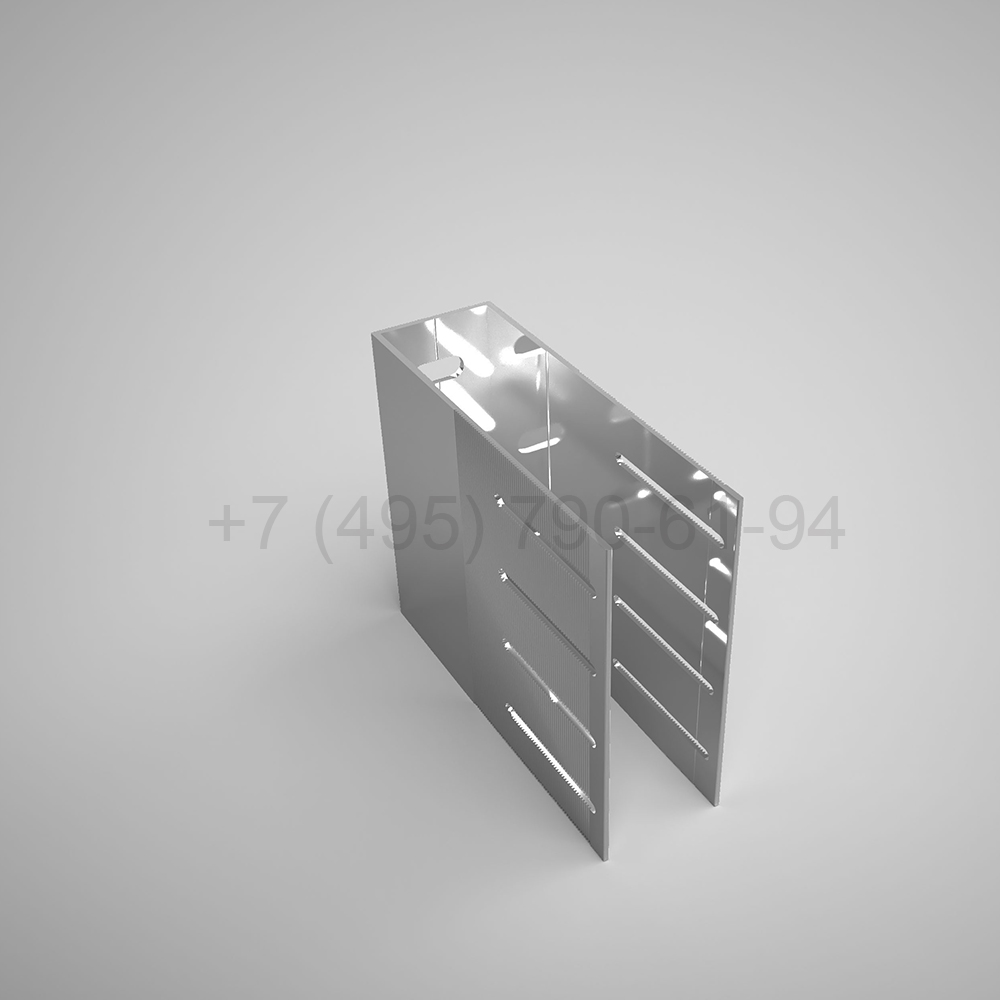

Кронштейн П , 180 мм усиленный (выс.150 мм) [ КПС 256У ]

КПС 256У — усиленное исполнение П-образного кронштейна на вылете 180 мм с высотой корпуса 150 мм, наибольшей среди трёх вариантов этого типоразмера линейки Sial.

Такой кронштейн ставят там, где вылет уже сам по себе увеличивает плечо нагрузки на узел и расчёт по СП 20.13330 требует запаса прочности сверх стандартной пары опорный/несущий (КПС 256О и 256Н). Применяется под тяжёлую облицовку — керамогранит, металлические кассеты, крупноформатные панели. Крепление — анкер через терморазрывную прокладку, материал — алюминиевый сплав. Нужно ли усиленное исполнение для конкретного фасада, определяет НВФ Москва расчётом ветровых и весовых нагрузок на этапе подбора подсистемы.

На объекте

Усиленное исполнение П-образного кронштейна на вылете 180 мм высотой 150 мм ставят там, где по проекту узел несёт повышенную нагрузку — межэтажный пояс, парапет или участок под тяжёлую облицовку. От опорного и несущего исполнения того же вылета его отличает более высокий корпус с запасом прочности. Бригада устанавливает усиленные узлы строго в точках, обозначенных проектом КМД, не смешивая их с рядовыми кронштейнами того же вылета. Инженер на шеф-монтаже сверяет расстановку усиленных узлов с чертежом и проверяет вылет от стены — на вылете 180 мм отклонение от проектного значения заметно на плоскости фасада сильнее, чем на коротких узлах.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
