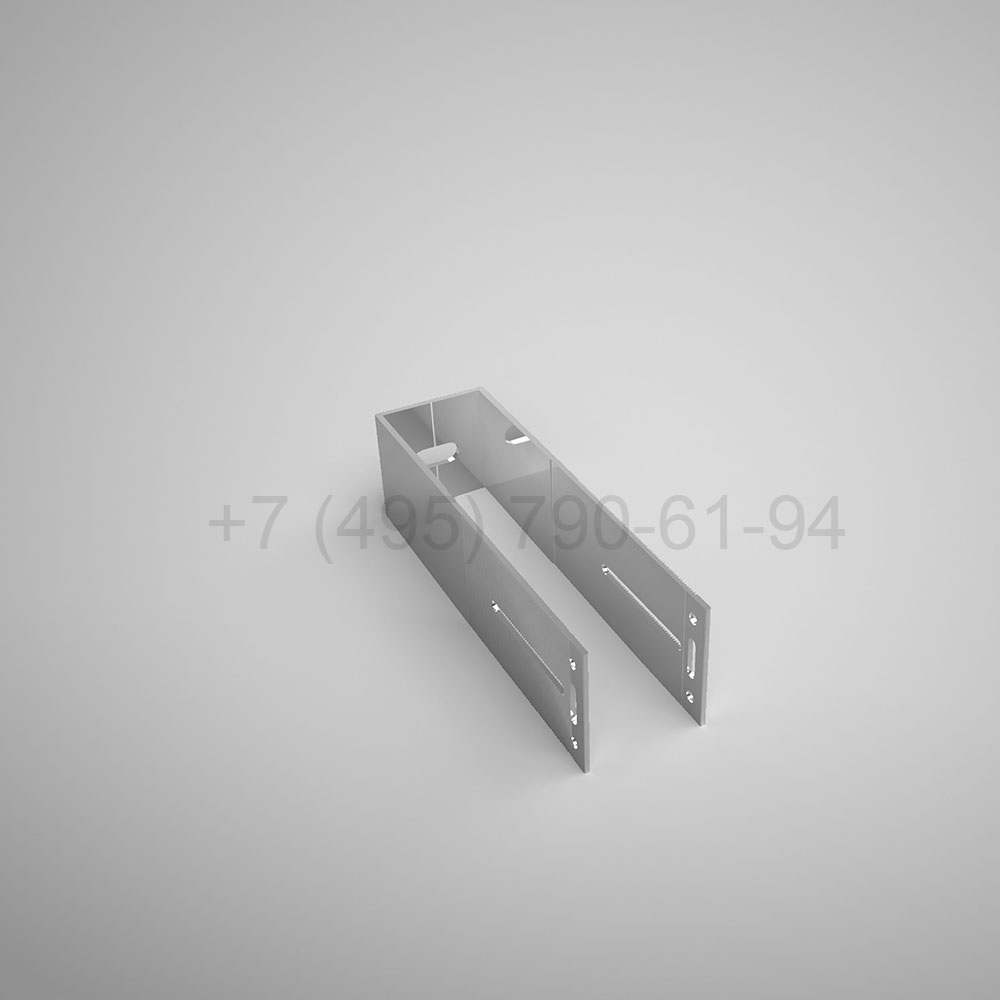

Кронштейн П , 205 мм опорный (выс.60 мм) [ КП 45463-2О ]

Опорный кронштейн КП 45463-2О фиксирует вес облицовки на максимальном вылете линейки — 205 мм — при компактной высоте корпуса 60 мм, той же, что у опорных исполнений типоразмеров 125 и 180 мм.

Неподвижная точка каркаса передаёт вертикальную нагрузку через анкер и терморазрывную прокладку на стену, а ветровые усилия и температурные подвижки направляющей на этом вылете компенсирует парный несущий кронштейн КП 45463-2Н. При повышенной расчётной нагрузке для вылета 205 мм в линейке Sial есть усиленное исполнение КП 45463-2У. Подбор состава пары, анкеров под материал основания и шаг установки для объекта в Москве и области выполняет НВФ Москва.

На объекте

Вылет 205 мм в этой линейке П-кронштейнов — предпоследний перед максимальным 240 мм, его закладывают под утеплитель заметно толще среднего, но ещё не самый толстый в проекте. Опорное исполнение с минимальной высотой корпуса держит вертикальную нагрузку облицовки, а горизонтальный напор и температурную подвижку принимают несущий и, где требует расчёт, усиленный кронштейны того же вылета. Бригада ставит все три исполнения на одном участке с одинаковым вылетом от стены, не допуская расхождения даже в пределах ряда. Инженер на приёмке проверяет прилегание пятки к основанию через терморазрыв и точное совпадение вылета соседних узлов.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
