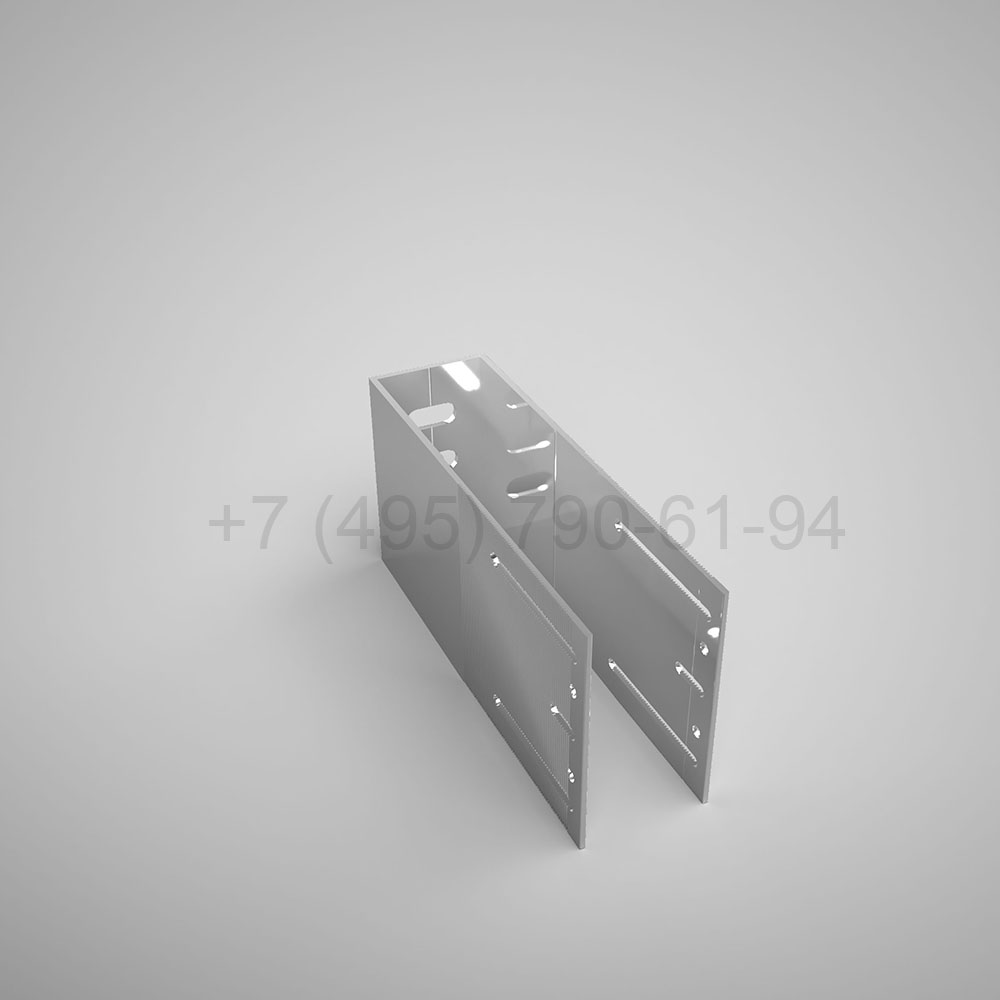

Кронштейн П , 180 мм несущий (выс.100 мм) [ КПС 256Н ]

На вылете 180 мм несущая роль в П-образной линейке Sial отдана кронштейну КПС 256Н высотой корпуса 100 мм — здесь, в отличие от типоразмера 125 мм, высота несущего исполнения ниже усиленного (150 мм), а не совпадает с ним.

Опорно-несущий узел допускает температурное смещение направляющего профиля и принимает горизонтальные ветровые усилия, а фиксацию вертикального веса облицовки на этом вылете берёт на себя парный опорный кронштейн КПС 256О. Материал корпуса — алюминиевый сплав, крепление — анкер с терморазрывной прокладкой под материал основания стены. Состав пары и шаг установки для вылета 180 мм НВФ Москва подбирает расчётом подсистемы Sial под ветровой район и вес облицовки объекта.

На объекте

На вылете 180 мм несущий кронштейн — с корпусом выше опорного, но ниже усиленного исполнения того же вылета — принимает горизонтальную нагрузку и даёт направляющей запас на температурный ход, а вертикальный вес облицовки держит парный опорный узел. Бригада ставит его через ряд с опорным кронштейном, соблюдая шаг из проекта КМД, и следит, чтобы на этом участке не оказался кронштейн соседнего вылета — 125 или 205 мм — с другой высотой пятки. Инженер на приёмке в первую очередь проверяет зазор в пазу крепления направляющей: он должен остаться подвижным даже после затяжки крепежа.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
