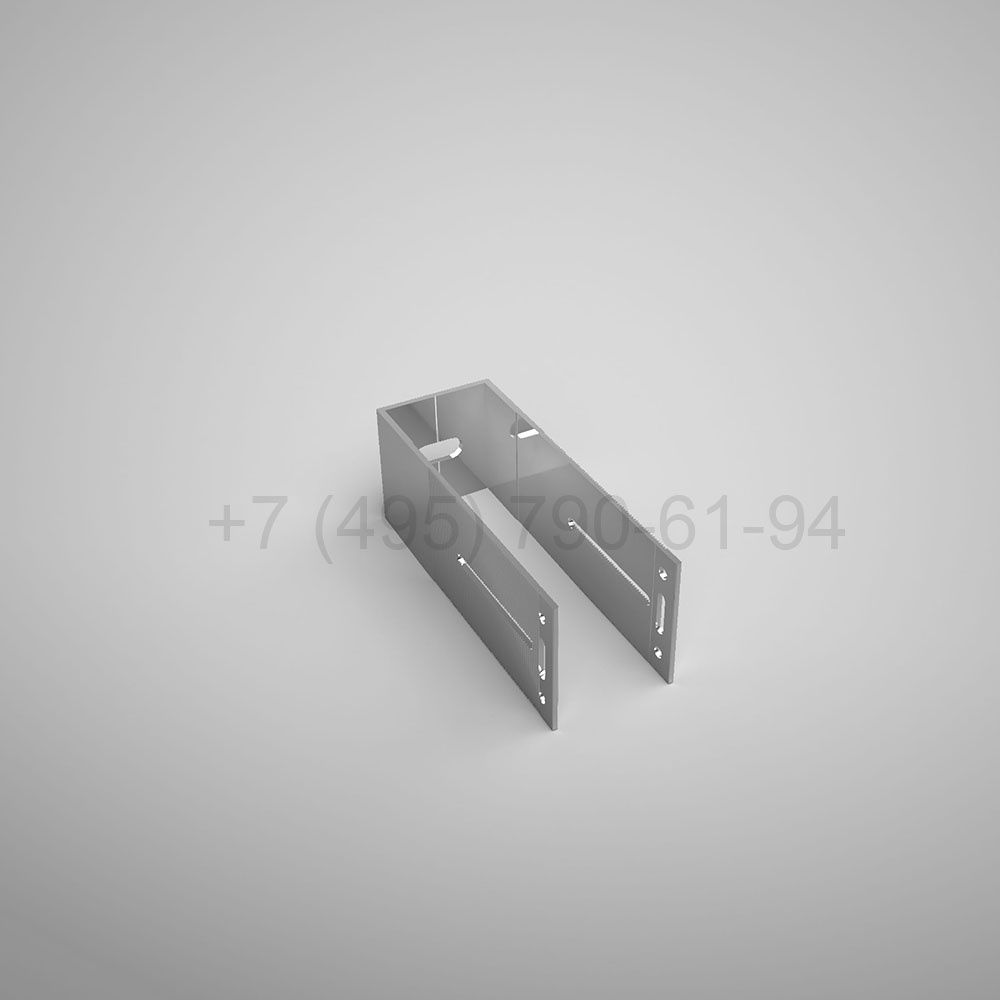

Кронштейн П , 160 мм опорный (выс.60 мм) [ КП 45432-2О ]

Опорный кронштейн П-образный с вылетом 160 мм и высотой пятки 60 мм — неподвижный узел подсистемы Sial, парный к несущему кронштейну того же вылета с пяткой 100 мм. Он жёстко фиксирует направляющую по высоте и принимает вертикальную нагрузку от веса облицовки, а меньшая, чем у усиленного исполнения (150 мм), высота пятки рассчитана на стандартную нагрузку узла.

Опорные точки размещают по высоте вертикального ряда фасада согласно проектному расчёту — обычно один опорный кронштейн на несколько несущих (подвижных) по высоте этажа, — так подсистема одновременно держит вес облицовки и компенсирует температурное расширение алюминиевого профиля. Между пяткой и стеной ставится терморазрыв, а несущая способность основания подтверждается испытанием анкеров на вырыв.

• применение — неподвижная опора вертикального ряда, вылет 160 мм
• работает в паре с несущим кронштейном КП 45432-2Н того же вылета
• для узлов с повышенной нагрузкой смотрите усиленное исполнение КП 45432-2У

На объекте

Опорное исполнение — парный узел к несущему кронштейну того же вылета, и на площадке бригада ставит их по единой проектной раскладке: один опорный на несколько несущих по высоте этажа. Опорный кронштейн держит вертикальный вес облицовки, поэтому его крепёж затягивают жёстко, без люфта. Инженер на шеф-монтаже проверяет терморазрыв под пяткой и то, что для узлов с обычной нагрузкой не поставили усиленное исполнение с более высокой пяткой той же серии — и наоборот.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
