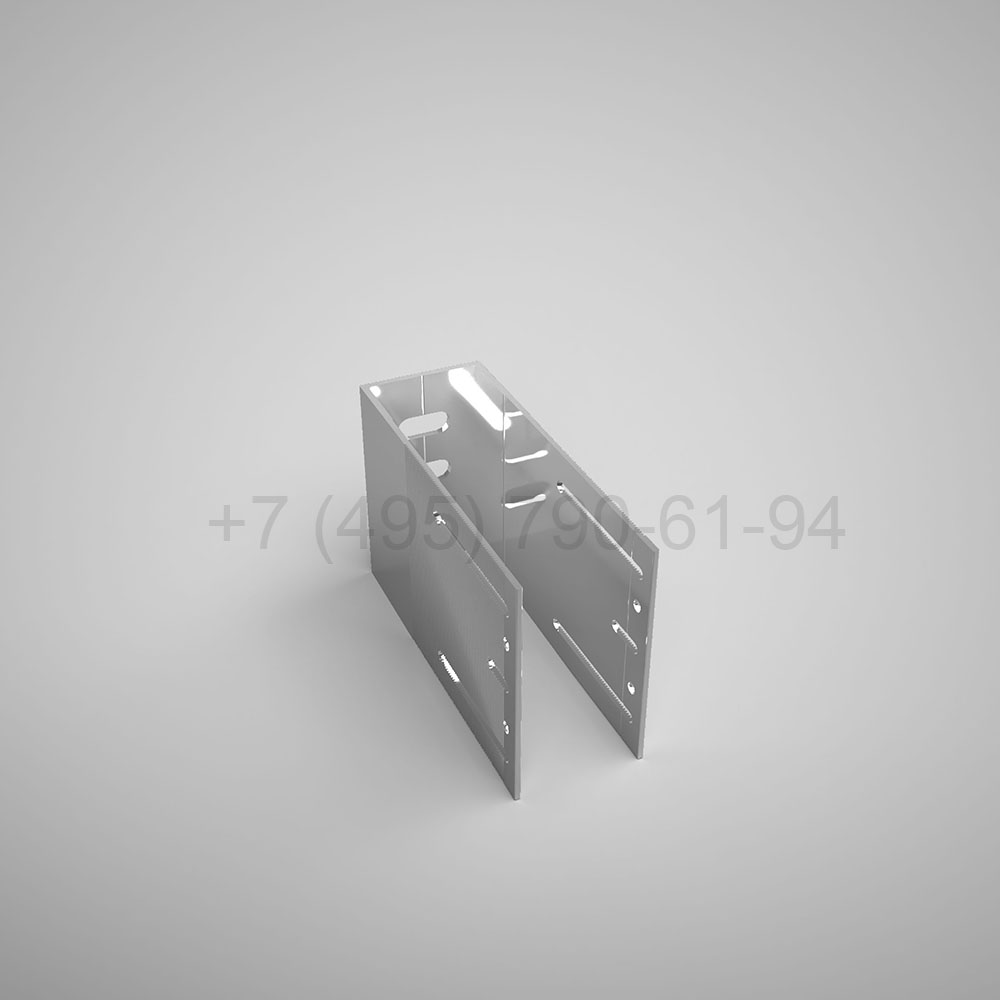

Кронштейн П , 160 мм несущий (выс.100 мм) [ КП 45432-2Н ]

Несущий кронштейн П-образный с вылетом 160 мм и высотой опорной пятки 100 мм работает в подсистеме Sial как подвижный узел: воспринимает горизонтальные ветровые нагрузки и допускает температурное смещение направляющей вдоль профиля, не удерживая при этом вертикальный вес облицовки.

В паре с опорным (неподвижным) кронштейном того же типоразмера несущий узел формирует полный крепёжный ряд по высоте фасада: опорный держит вес, несущие компенсируют линейное расширение алюминиевого профиля при перепадах температуры. Между пяткой кронштейна и стеной ставится терморазрыв, а шаг несущих узлов по вертикали определяет расчёт по СП 20.13330 с учётом ветрового района и веса облицовки.

• применение — подвижные узлы фасада между опорными точками
• работает в комплекте с опорным кронштейном 160 мм этой же серии
• шаг и число узлов задаёт проектный расчёт по ветровым нагрузкам

На объекте

Несущий кронштейн бригада устанавливает между опорными узлами того же вылета, формируя подвижные точки вертикального ряда: крепёж здесь не затягивают наглухо, чтобы направляющая могла сместиться при нагреве профиля. Разметку под эти узлы выполняют вместе с разметкой опорных кронштейнов — по единой схеме на весь пролёт фасада. Инженер на шеф-монтаже проверяет, что несущие и опорные узлы не перепутаны местами: если подвижный узел закрепят жёстко, при перепаде температур подсистему уведёт, а облицовка потеряет плоскость. Число узлов на пролёт заказчик получает из проектного расчёта под ветровой район объекта.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
