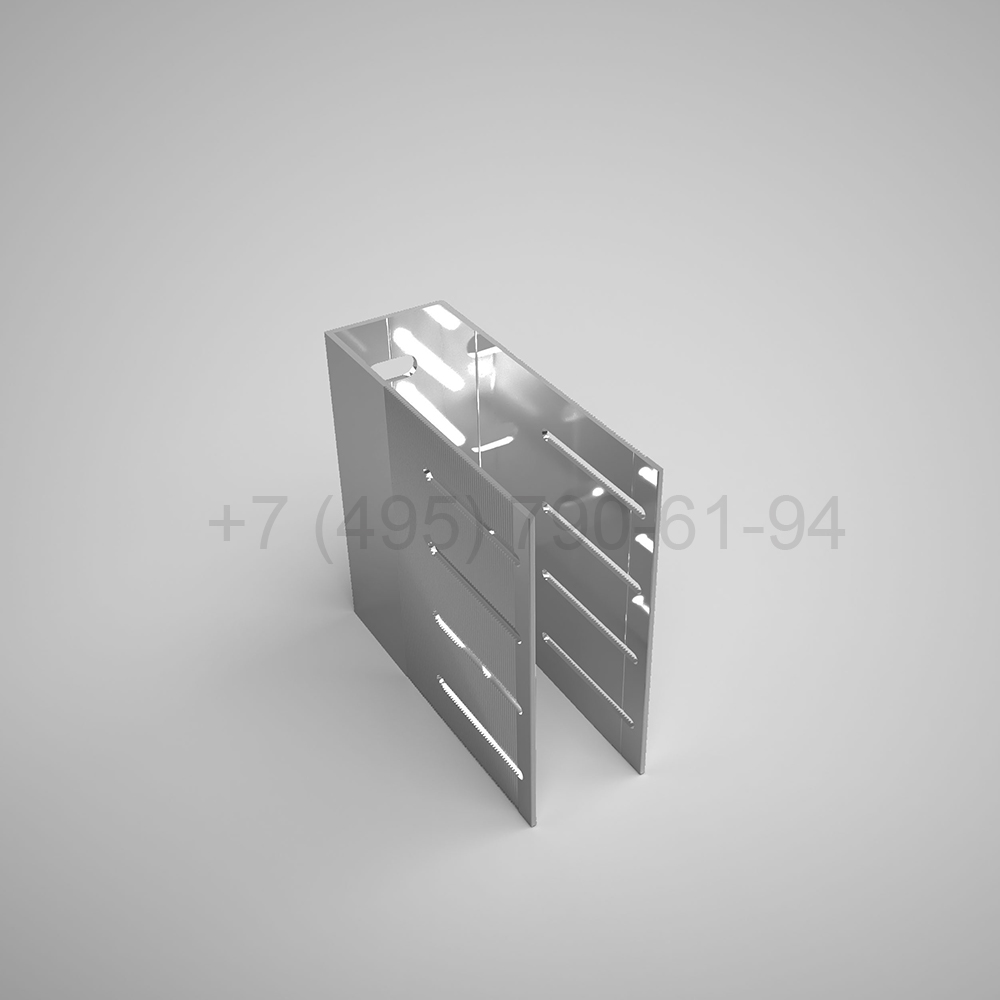

Кронштейн П , 160 мм усиленный (выс.150 мм) [ КП 45432-2У ]

Кронштейн П-образный с вылетом 160 мм в усиленном исполнении — опорный элемент подсистемы Sial, который крепится к стене анкерами и выносит плоскость фасада на расчётное расстояние. Высота опорной пятки 150 мм у этого исполнения больше, чем у несущего варианта той же серии (100 мм), что даёт более протяжённую площадку контакта со стеной под повышенную нагрузку узла.

Усиленные кронштейны ставят в точках фасада, где по расчёту ожидается повышенный изгибающий момент — большой вес облицовки, увеличенный вылет под толстый утеплитель или ветровые зоны с максимальным отсосом (углы, парапет). Между кронштейном и стеной устанавливается терморазрыв, снижающий мостик холода, а несущую способность основания в месте крепления подтверждают испытанием анкеров на вырыв.

• применение — узлы с повышенной нагрузкой в подсистеме Sial
• комплектуется направляющими, терморазрывом и анкерным крепежом
• при подборе сверяйте вылет и высоту пятки с проектным расчётом узла

На объекте

Усиленное исполнение кронштейна бригада ставит в узлах, которые проектный расчёт выделил как самые нагруженные на конкретном фасаде, — обычно это угловые зоны и парапет, где ветровой отсос максимален. При установке важно выдержать разметку по высоте пятки: увеличенная опорная площадка требует точного совпадения отверстий под анкер с проектной схемой. Инженер на шеф-монтаже отдельно проверяет такие узлы — терморазрыв под пяткой, качество затяжки анкера и то, что для этих точек не поставили обычный несущий кронштейн той же серии по ошибке.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
