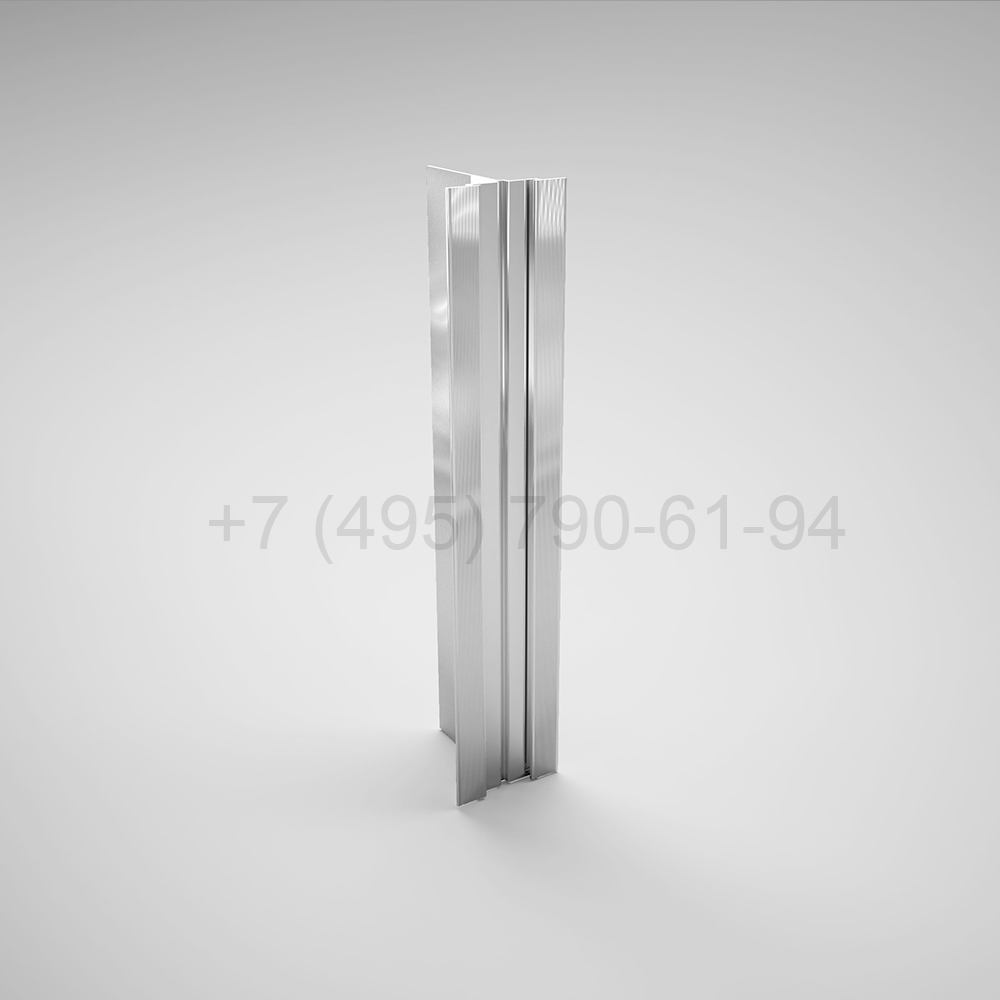

Направляющая Y-образн. под кассеты 60х70*1,8 мм мм длина 6,0 м [ КПС 178 ]

КПС 178 — Y-образная направляющая толщиной металла 1,8 мм и сечением 60×70 мм, среднее звено ряда: шире и глубже узкой 45,5×108 мм, но компактнее пары 90×101 и 90×125 мм этой же линейки Sial.

Такое сечение подбирают под кассеты среднего формата, когда нужна более широкая опорная полка крепежа, чем у минимального профиля, а типоразмер 90 мм с его дополнительным запасом жёсткости не требуется по расчёту. Направляющая держит вес кассет и вентиляционный зазор между утеплителем и облицовкой, поставляется хлыстом 6,0 м и стыкуется по длине через соединитель направляющих. Крепление кассет к ней — видимое кляммерами либо скрытое салазками и аграфами, в зависимости от типа облицовки и архитектурной задачи. Выбор сечения под конкретную кассету — стальную или алюминиевую рулонной окраски — делает НВФ Москва при проектировании фасада.

На объекте

Y-образная направляющая сечением 60×70 мм под стальные кассеты рулонной окраски рассчитана на компактный формат панели и скрытое крепление через салазки — лицевая плоскость облицовки остаётся без видимого крепежа. Формат кассеты и раскладку швов под этот профиль увязывают с проектом заранее, чтобы на объекте не потребовалась нестандартная подрезка панелей у углов и откосов. Бригада заводит салазки кассеты в паз направляющей и продвигает панель до проектного положения. Инженер на шеф-монтаже проверяет плотность посадки кассеты на направляющей и ровность лицевой плоскости — при скрытом креплении перекос сразу заметен, потому что крепёж его не скрывает.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
