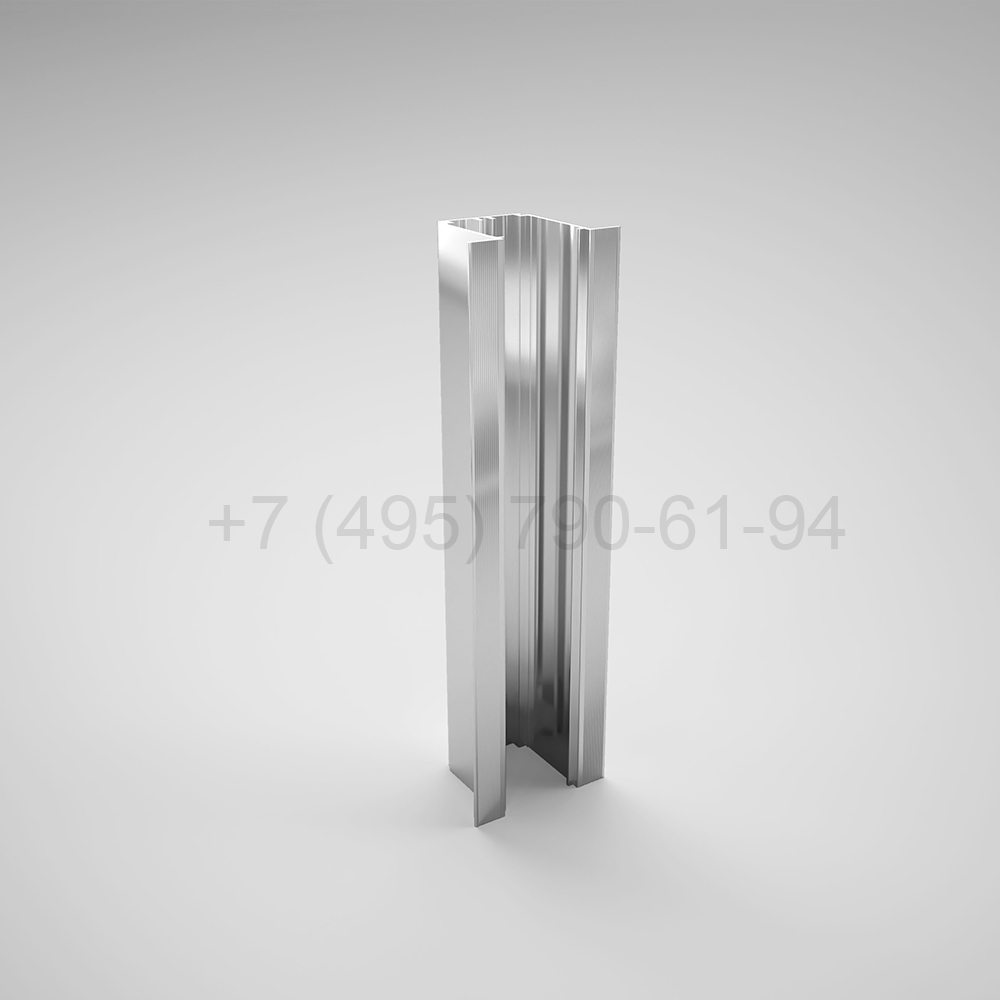

Направляющая межэтажн. под кассеты 50х58 мм длина 6,0 м [ КП 45460-1 ]

Направляющая — несущий профиль подсистемы Sial сечением 50×58 мм и длиной 6,0 м, предназначенный для монтажа стальных фасадных кассет рулонной окраски в межэтажной схеме навесного вентфасада. Профиль крепится к кронштейнам, установленным в зоне перекрытий, и принимает вес облицовки и ветровые нагрузки, передавая их на несущую конструкцию здания.

Межэтажную схему применяют, когда стена сложена из лёгких блоков — газобетона или пеноблока — и не рассчитана на полную нагрузку фасада: тогда усилие с направляющей уходит через кронштейны сразу на перекрытие. Профиль работает в паре с крепежом кассеты — салазками или кляммерами, в зависимости от типа крепления, открытого или скрытого, — и сохраняет вентиляционный зазор между утеплителем и облицовкой. Шаг и число направляющих подбирают расчётом под ветровой район и вес кассет конкретного объекта.

• применение — межэтажная подсистема Sial под стальные кассеты рулонной окраски
• комплектуется кронштейнами и крепежом кассет (салазки, кляммеры)
• при подборе учитывайте шаг по расчёту и толщину утеплителя, влияющую на вылет кронштейна

На объекте

Бригада заводит эту направляющую в межэтажный узел после того, как кронштейны на кромке перекрытия уже выставлены и закреплены — профиль ложится на них по всей длине шестиметровой плети, а стыки между отрезками разносят по высоте, чтобы шов не совпадал у соседних рядов. Инженер на шеф-монтаже проверяет прилегание профиля к пятке кронштейна, сохранённый зазор под кассеты и отсутствие перекоса плети по вертикали. Раскладку направляющих по фасаду и число резов под конкретные пролёты между перекрытиями закладывают ещё на этапе КМД, чтобы на площадке оставалось меньше подгонки.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
