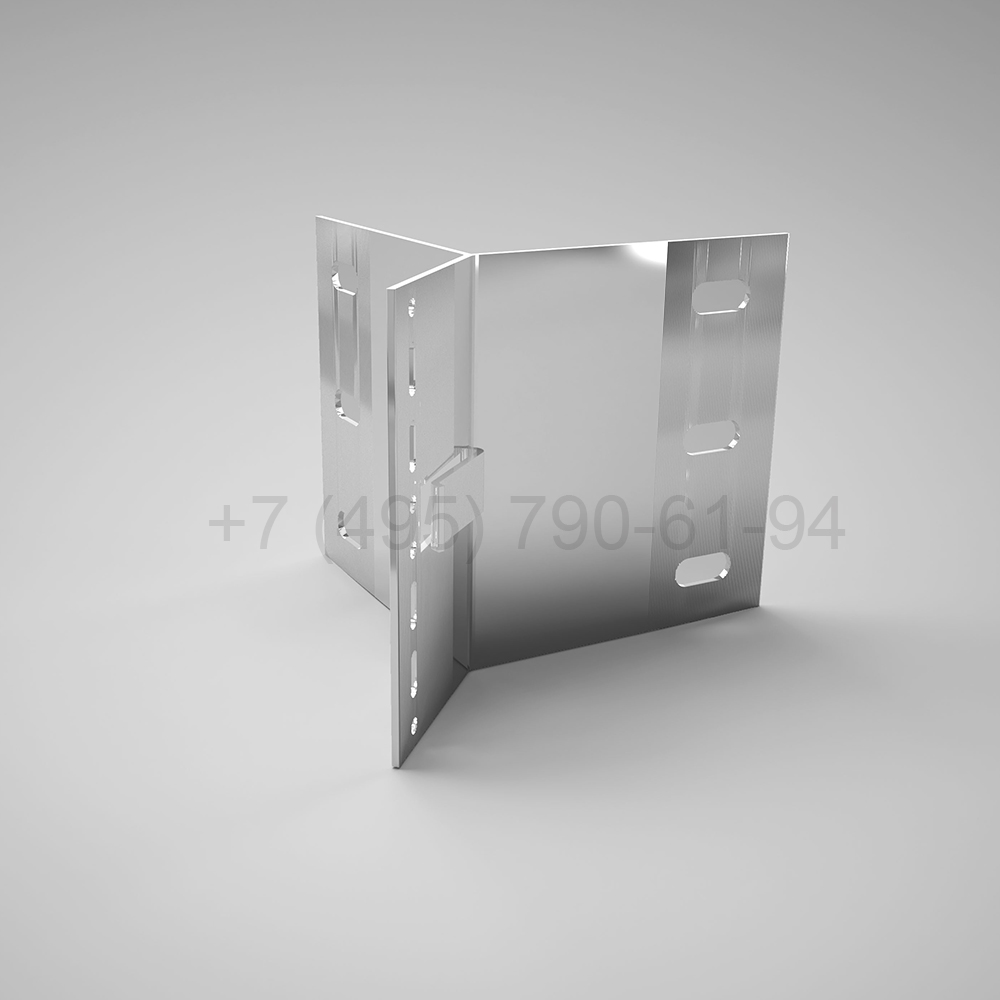

Кронштейн угловой , 70 мм несущий (выс.140 мм) [ КПС 374 ]

В углу здания ветровой отсос выше, чем на рядовом участке фасада, поэтому там работает не обычная пара кронштейнов яруса, а угловой узел КПС 374. Несущее (опорно-несущее) исполнение высотой 140 мм принимает горизонтальные ветровые пульсации и даёт направляющей сместиться при нагреве, не позволяя каркасу заклинить в самой аэродинамически нагруженной точке фасада.

Работает в связке с опорным угловым кронштейном той же серии 374 и того же вылета 70 мм: тот держит вертикальный вес облицовки, этот — компенсирует ветер и температурное расширение. Увеличенная высота корпуса добавляет запас устойчивости именно в угловой зоне по сравнению с рядовыми кронштейнами того же вылета на плоских участках. Изготовлен из алюминиевого сплава, крепится анкером через терморазрыв. Состав углового узла и его отличие от рядового яруса НВФ Москва прорабатывает по расчёту ветрового района и высоты объекта.

На объекте

У несущего исполнения того же узла — КПС 374 высотой 140 мм — другая задача: он гасит горизонтальный ветровой напор на углу и допускает температурное смещение направляющей, пока вертикальную нагрузку держит соседний опорный кронштейн. На шеф-монтаже инженер отдельно проверяет зазор в пазу крепления направляющей на этом узле — жёсткая фиксация без запаса на подвижку на угловом участке приведёт к короблению плоскости при перепаде температур. Развернуть направляющие на два фасада вокруг углового узла и выдержать одинаковый вылет на обеих сторонах — отдельная задача монтажной бригады при заходе на угол.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
