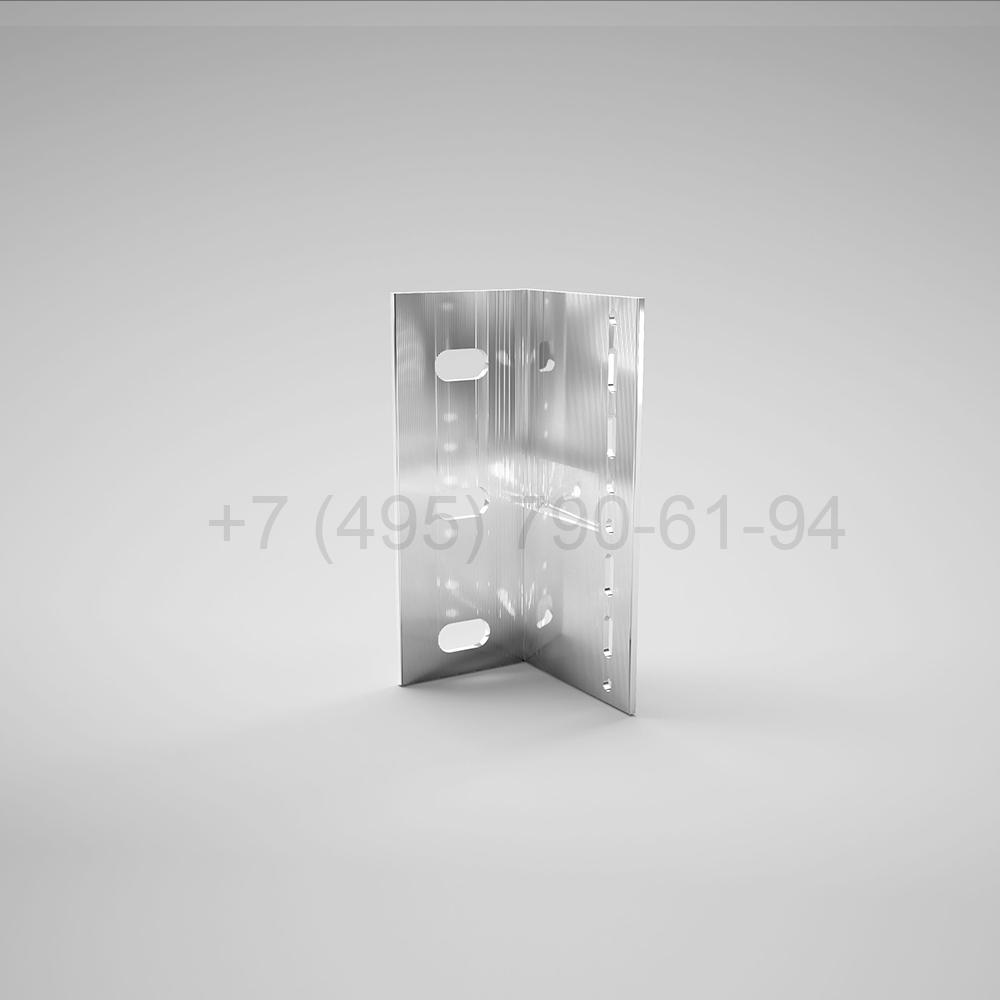

Кронштейн L , 70 мм несущий (выс.140 мм) [ КПС 300-1Н ]

Вылет 70 мм — минимальный в размерном ряду L-образных кронштейнов Sial (до 240 мм), поэтому кронштейн КПС 300-1Н ставят там, где отступ облицовки от стены нужен небольшой: тонкий слой утепления или узкая воздушная прослойка. Это несущее (опорно-несущее) исполнение высотой 140 мм — подвижная точка каркаса, а не элемент, который держит вес.

Опорно-несущий узел воспринимает горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля, работая в связке с опорным кронштейном того же вылета (КПС 300-1О), который фиксирует вес облицовки. Материал — алюминиевый сплав. Шаг установки и раскладку кронштейнов по фасаду НВФ Москва определяет расчётом подсистемы Sial под конкретный проект: ветровой район, высоту здания и формат облицовки.

На объекте

У несущего исполнения на том же минимальном вылете 70 мм высота корпуса больше, чем у опорного узла, — запас нужен для температурного хода направляющей. Бригада чередует его с опорным кронштейном КПС 300-1О по рядам каркаса, выдерживая одинаковый вылет от стены на обоих узлах. Инженер на шеф-монтаже отдельно проверяет зазор в пазу крепления направляющей на несущем узле: он должен остаться подвижным, а не быть выбран крепежом до упора. Такой контроль особенно важен на минимальном вылете серии — здесь меньше запаса по месту, и любая ошибка монтажа сказывается на плоскости фасада заметнее, чем на крупных типоразмерах.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
