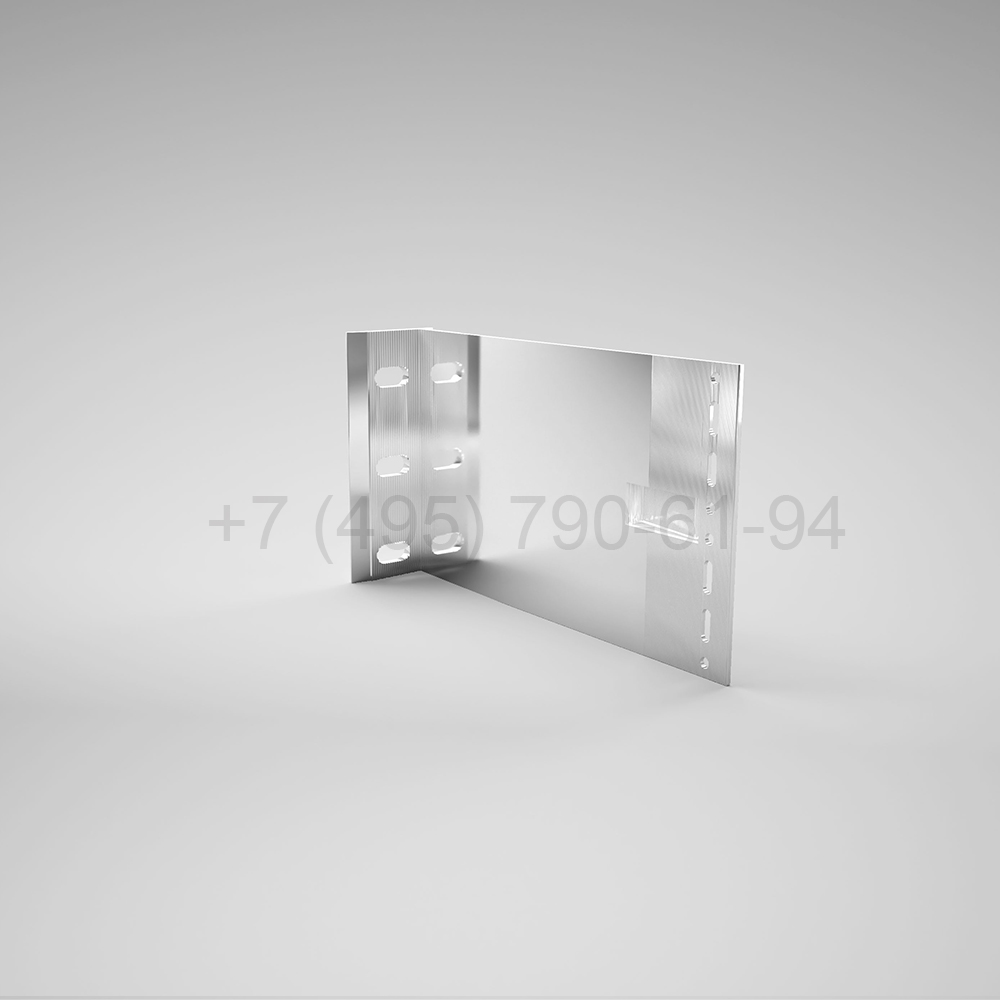

Кронштейн L , 240 мм несущий (выс.140 мм) пятка 5,5 мм [ КПС 722Н ]

240 мм — максимальный вылет в представленной линейке L-образных кронштейнов Sial, и на этом типоразмере кронштейн КПС 722Н выпускается сразу с усиленной пяткой 5,5 мм в основании, высота корпуса — 140 мм.

Это опорно-несущий узел: он компенсирует горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля при значительной толщине утеплителя, для которой и нужен такой большой отступ облицовки от стены. Вертикальную нагрузку в паре с ним держит опорный кронштейн соответствующего вылета. Материал — алюминиевый сплав, крепление — анкер через терморазрывную прокладку. Несущую способность и шаг установки на максимальном вылете серии НВФ Москва подтверждает индивидуальным расчётом по СП 20.13330.

На объекте

Вылет 240 мм — самый большой в этой линейке L-кронштейнов, его закладывают в проект, когда расчётная толщина утеплителя у здания заметно выше типовой. При таком вылете инженер на шеф-монтаже уделяет особое внимание жёсткости узла и совпадению плоскости фасада с соседними участками, где применён меньший типоразмер, — переход между вылетами не должен читаться на облицовке. Несущее исполнение КПС 722Н принимает горизонтальный ветровой напор и температурную подвижку направляющей, а вертикальную нагрузку берёт опорный кронштейн той же серии. Для сметы по этой позиции важна точная толщина утеплителя по проекту, а не ориентировочная.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
