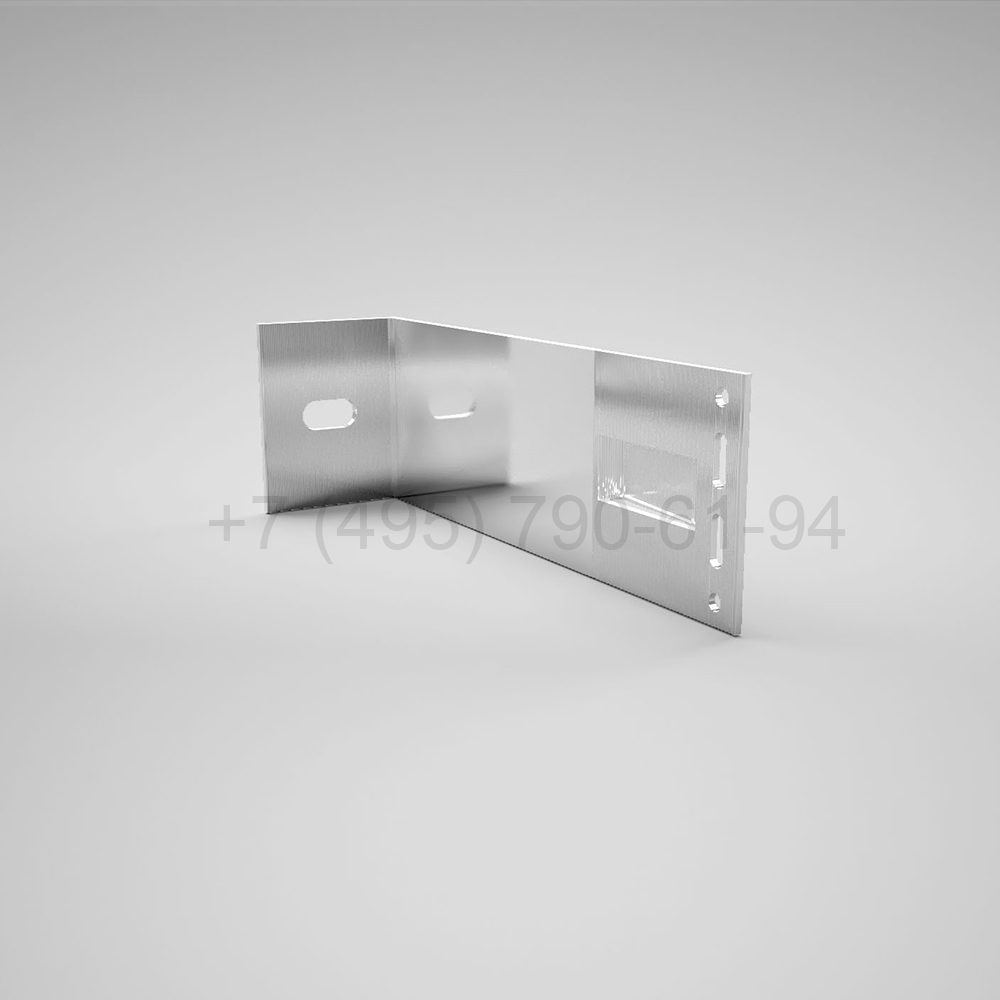

Кронштейн L , 205 мм опорный (выс.70 мм) [ КПС 305-1О ]

Опорный кронштейн L-образный с вылетом 205 мм и высотой пятки 70 мм — неподвижный узел подсистемы Sial, который жёстко фиксирует направляющую по высоте и принимает на себя вертикальную нагрузку от веса облицовки. Вылет 205 мм рассчитан на утеплитель большей толщины, чем позволяют более короткие кронштейны этой же линейки.

Опорные узлы устанавливают в проектных точках вертикального ряда фасада — как правило, один опорный кронштейн на несколько несущих (подвижных) по высоте этажа, — так подсистема одновременно держит вес облицовки и компенсирует температурное расширение алюминиевого профиля. Между пяткой кронштейна и стеной устанавливается терморазрыв, а несущую способность основания в точке анкеровки подтверждают испытанием на вырыв.

• применение — неподвижная опора вертикального ряда при вылете 205 мм
• комплектуется несущими кронштейнами и направляющими Sial
• место установки по высоте фасада определяет проектный расчёт

На объекте

Опорные точки при таком вылете проектировщик расставляет по высоте вертикального ряда так, чтобы на несколько несущих кронштейнов приходился один опорный, — бригада монтирует эту неподвижную точку первой в пролёте, до установки подвижных узлов. Опорный кронштейн жёстко держит вес облицовки, поэтому его крепёж затягивают полностью, без люфта, в отличие от соседних несущих узлов. Инженер на шеф-монтаже проверяет именно жёсткость этой фиксации и качество терморазрыва под пяткой, а несущую способность основания в точке анкеровки подтверждают отдельным испытанием на вырыв перед монтажом.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
