Направляющая Т-образн. усиленная 60х112*2,2 мм мм длина 6,0 м [ КПС 626 ]

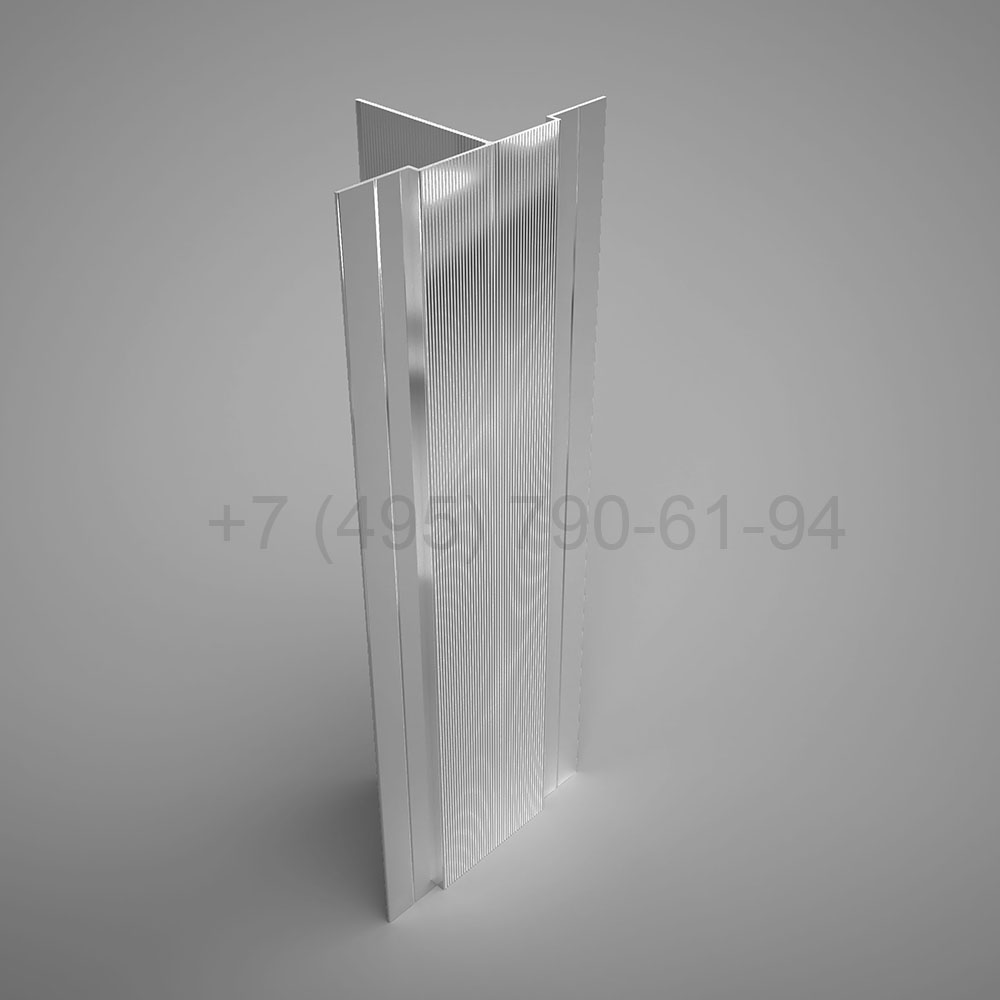

Направляющая Т-образного сечения усиленного исполнения, типоразмер 60×112×2,2 мм, длина 6,0 м (КПС 626), — профиль подсистемы Sial, который несёт облицовку и передаёт нагрузку на кронштейны каркаса вентилируемого фасада.

Усиленное исполнение применяют там, где обычной направляющей недостаточно по расчёту — под тяжёлую или крупноформатную облицовку, при увеличенном шаге кронштейнов или в перекрёстных (горизонтально-вертикальных) каркасах, где нужна повышенная жёсткость плоскости. Профиль допускает температурные деформации в узлах крепления к кронштейнам и сохраняет вентиляционный зазор. Раскрой на длины и шаг крепления к кронштейнам НВФ Москва определяет расчётом подсистемы Sial под объект.

• крепится к кронштейнам каркаса с сохранением вентиляционного зазора между утеплителем и облицовкой;
• допускает температурные деформации в узлах крепления к кронштейнам;
• типоразмер профиля НВФ Москва подбирает расчётом под нагрузки и геометрию конкретного объекта.

На объекте

Усиленную Т-образную направляющую сечением 60×112×2,2 мм закладывают в проект там, где расчёт по СП 20.13330 показывает повышенную нагрузку на профиль — например, под тяжёлую облицовку или на участке с высоким ветровым напором. От обычной Т-образной направляющей её отличает не форма, а увеличенная толщина металла и сечение, дающие запас по несущей способности. Бригада крепит такую направляющую к кронштейнам с учётом зазора на температурное расширение по длине 6,0 м, а инженер на шеф-монтаже проверяет этот зазор в местах крепления и на стыках профиля — жёсткая фиксация усиленной направляющей без запаса на подвижку сводит на нет весь смысл усиления.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
