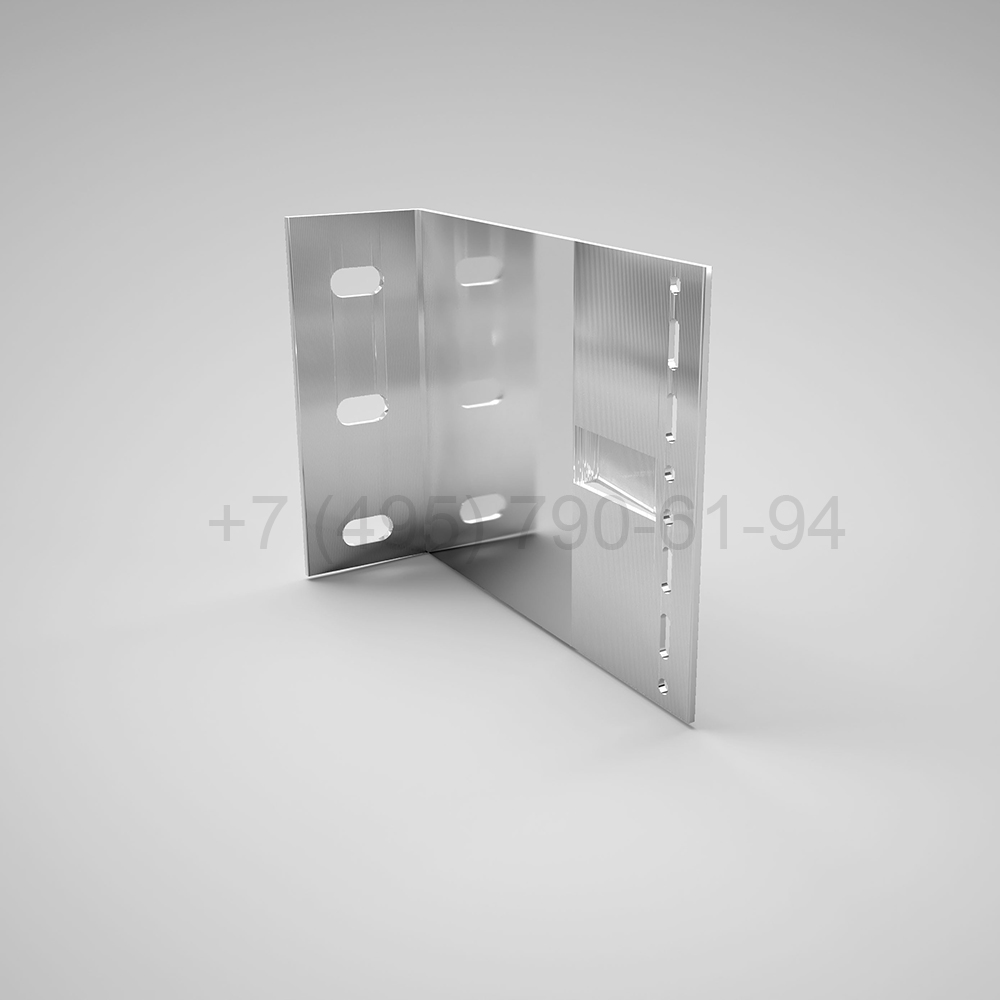

Кронштейн L , 180 мм несущий (выс.140 мм) [ КПС 304-1Н ]

Вылет 180 мм — один из старших типоразмеров L-образной линейки Sial, и кронштейн КПС 304-1Н в этом ряду выполняет несущую (опорно-несущую) роль при высоте корпуса 140 мм.

Он допускает температурное смещение направляющего профиля и принимает горизонтальные ветровые усилия, а вертикальный вес облицовки на этом вылете держит парный опорный кронштейн КПС 304-1О. Для того же вылета 180 мм в линейке есть и версия с усиленной пяткой 5,5 мм (КПС 842Н) — она применяется, когда узел крепления по расчёту требует такой модификации. Материал — алюминиевый сплав, крепление к стене — анкер с терморазрывной прокладкой; подбор пары и шаг устанавливает НВФ Москва под проект объекта.

На объекте

Несущее исполнение того же вылета 180 мм — КПС 304-1Н — выше опорного узла за счёт корпуса, что даёт направляющей запас на температурный ход. Его ставят через ряд с опорным кронштейном той же серии, соблюдая единый шаг по проекту КМД. На шеф-монтаже для этого узла отдельно проверяют зазор в пазу крепления направляющей: он должен остаться подвижным после затяжки крепежа, иначе смысл несущего исполнения теряется. Инженер также сверяет вылет несущего и опорного кронштейнов на одном участке — они должны совпадать, чтобы плоскость облицовки на переходе между рядами не давала видимой волны.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
