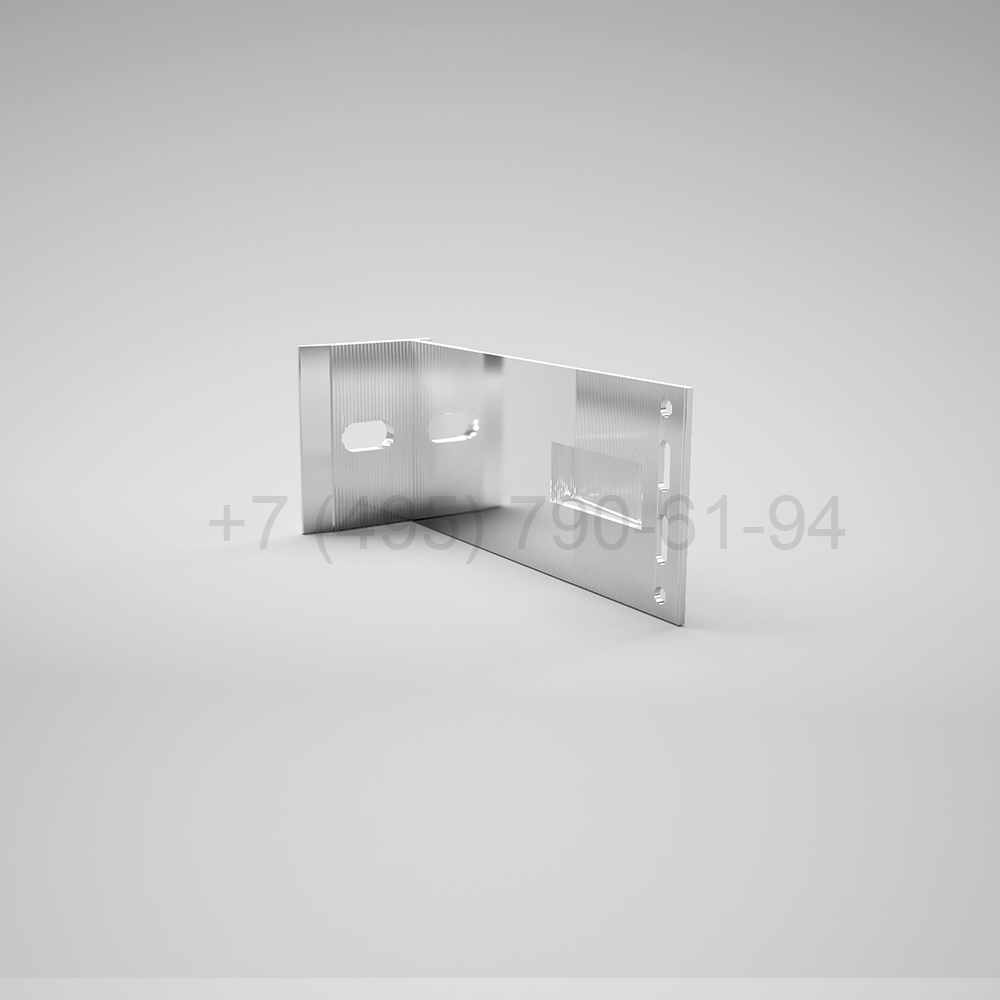

Кронштейн L , 160 мм опорный (выс.70 мм) пятка 5,5 мм [ КПС 720О ]

КПС 720О — опорная версия вылета 160 мм с усиленной пяткой 5,5 мм в основании, парная к несущему кронштейну КПС 720Н той же серии; от стандартного опорного КПС 303-1О её отличает именно исполнение пятки.

Задача узла в подсистеме Sial неизменна для всех опорных кронштейнов: зафиксировать вертикальный вес облицовки в неподвижной точке, оставив компенсацию ветра и температурных смещений парному опорно-несущему элементу. Крепление — анкер через терморазрывную прокладку, материал — алюминиевый сплав. Комбинацию исполнений (стандартное или с усиленной пяткой) для конкретного вылета и объекта НВФ Москва определяет расчётом подсистемы под нагрузки и материал стены.

На объекте

Опорный кронштейн вылетом 160 мм — КПС 720О — берут под утеплитель толще, чем для типоразмеров 90 и 125 мм этой же серии, но там, где увеличивать вынос до 205–240 мм ещё не требуется расчётом. Он держит вертикальный вес облицовки в своих рядах каркаса, а рядом по высоте ставят несущий кронштейн того же вылета для компенсации подвижек направляющей. На шеф-монтаже инженер отдельно проверяет, не выходит ли фактический вылет за пределы, заявленные в проекте для этого участка, и как пятка кронштейна прилегает к стене — на большом вылете любой перекос заметнее, чем на коротком.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
