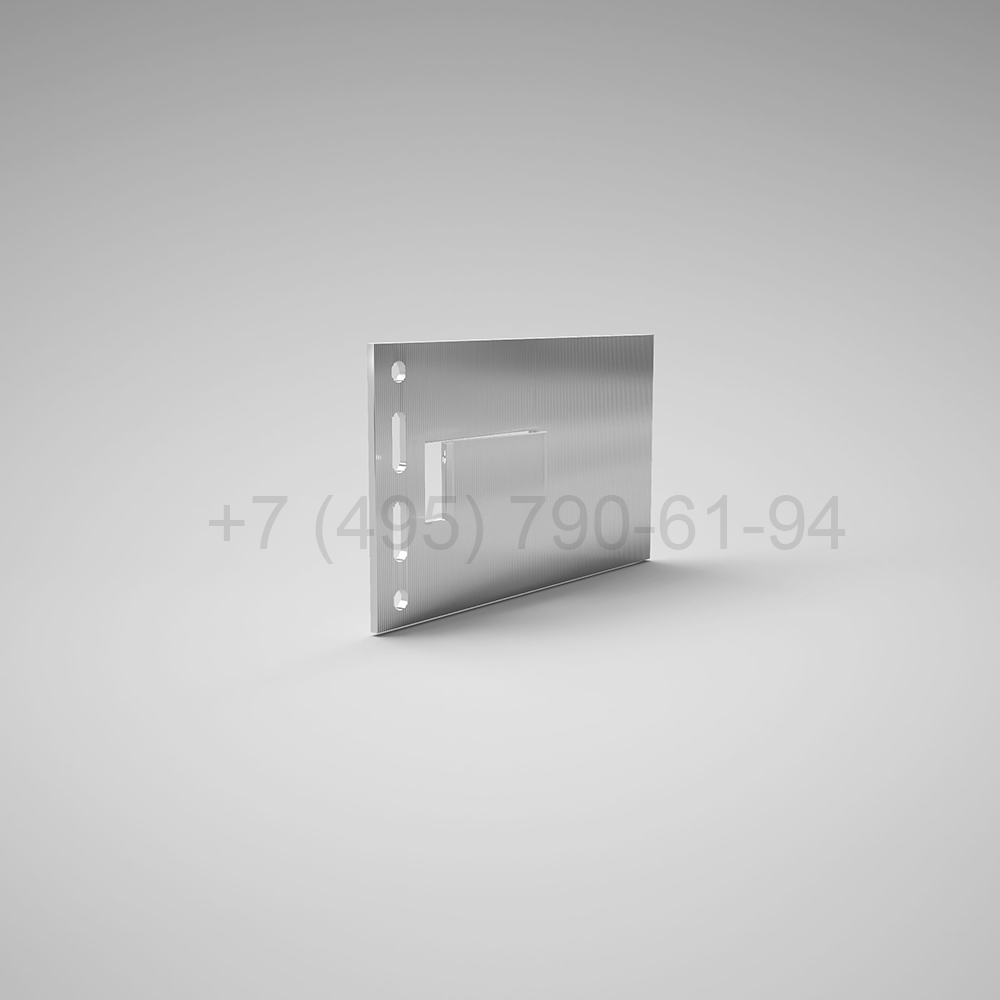

Удлинитель L , вылет 125 мм опорный [ КПС 306-1О ]

Удлинитель L с вылетом 125 мм в опорном исполнении (КПС 306-1О) — элемент подсистемы Sial, который устанавливается между кронштейном и направляющей и увеличивает вынос плоскости фасада, когда толщина утеплителя больше базового вылета кронштейна.

Такое решение применяют вместо перехода на кронштейн большего типоразмера — удлинитель наращивает вылет на 125 мм, сохраняя прежний узел крепления к стене. Опорное исполнение остаётся неподвижной точкой и держит вертикальную нагрузку от веса облицовки; горизонтальные ветровые усилия и температурные смещения воспринимает парный несущий удлинитель КПС 306-1Н. Необходимость удлинителя и его вылет НВФ Москва определяет расчётом под фактическую толщину утеплителя объекта.

• устанавливается между кронштейном и направляющей, не меняя узел крепления к стене;
• исполнение (опорное или несущее) определяет функцию точки — весовую нагрузку либо ветровую и температурную компенсацию;
• необходимость удлинителя и его вылет НВФ Москва определяет расчётом под фактическую толщину утеплителя.

На объекте

Удлинитель L-профиля с вылетом 125 мм — не самостоятельный кронштейн, а деталь, которая наращивает вынос уже установленного опорного узла, когда по факту утеплитель на объекте оказался толще, чем предполагал типовой типоразмер кронштейна. Такое решение принимают на стадии расчёта или прямо на площадке после обмеров, если проектная толщина утепления скорректирована. Бригада соединяет удлинитель с базовым кронштейном по проектному узлу и только затем крепит направляющую. Инженер на шеф-монтаже проверяет жёсткость этого соединения отдельно от рядовых кронштейнов — стык кронштейна с удлинителем работает на изгиб иначе, чем цельный корпус, и требует точного положения крепежа.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
