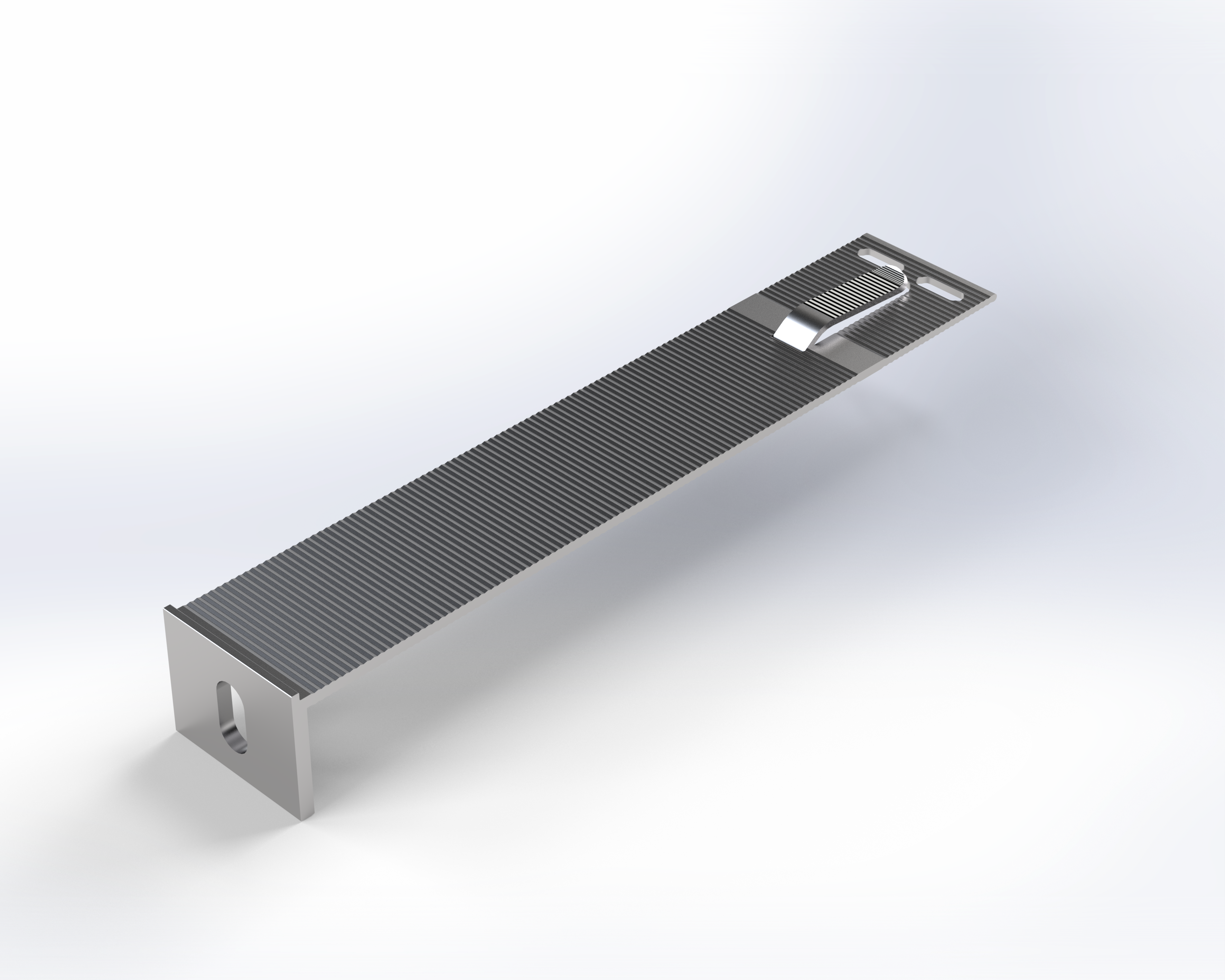

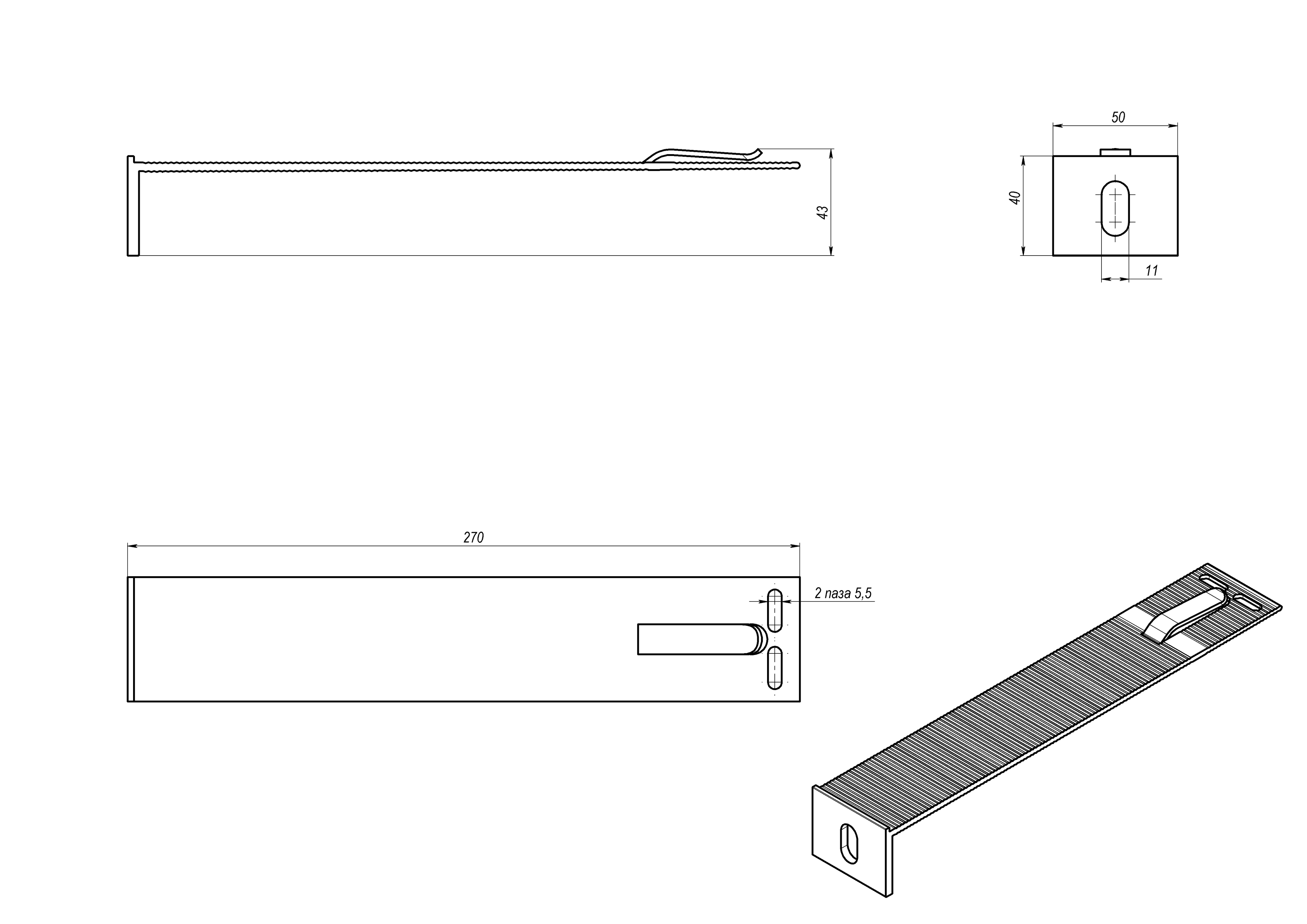

270×50 замыкает линейку малого кронштейна RLS-BR-S — самый протяжённый вылет в самой лёгкой линейке подсистемы REVENTAL. Алюминиевый сплав 6060 Т6, аналог по Hilti — MFT-MF 270 S, 2096944.
При максимальном для этой линейки вылете плечо нагрузки на опорный узел заметно выше, чем у младших типоразмеров серии S, поэтому расчёт шага установки и анкерного крепежа под конкретный объект делают особенно внимательно. Кронштейн комплектуется терморазрывом и работает с направляющими профилями RLS под лёгкую облицовку фасада; для более тяжёлой облицовки при том же вылете 270 в линейке REVENTAL есть средний кронштейн RLS-BR-M 270×75. Вентиляционный зазор между утеплителем и облицовкой при таком узле, как и во всей подсистеме REVENTAL, закладывают в пределах 40–60 мм. Подсистема проектируется с учётом ГОСТ Р 58154 на навесные вентилируемые фасадные системы и ГОСТ Р 56707.
На объекте
В BIM-модели фасада, которую готовят на этапе проекта, кронштейны такого вылета попадают в зоны раскладки, где расчётная толщина утепления максимальна для лёгкой облицовки, — их положение и количество берут прямо из спецификации, без пересчёта на площадке. Бригада монтирует узлы по этой схеме, начиная с угловых и опорных точек ряда. Инженер на шеф-монтаже сверяет вылет каждого узла с проектным и проверяет, что вентиляционный зазор после установки направляющих и облицовки выдержан по всей высоте ряда.
Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
