Описание
Керамогранит толщиной 9 мм занимает промежуточное положение между тонкими армированными слэбами 5–6 мм и стандартными несущими плитами 10–12 мм широкоформатного ряда для скрытого крепления. Такая толщина сохраняет заметно меньший, чем у несущих плит, вес облицовки при более высокой собственной прочности листа по сравнению с тонкими слэбами.
Возможность применения такой плиты без дополнительного тыльного армирования или с ним определяется индивидуальным расчётом узлов скрытого крепления под конкретный формат, ветровую нагрузку объекта и тип анкера — цангового, штифтового или клеевого с механической страховкой. Как и для остальных толщин линейки, несущая способность узлов подтверждается натурными испытаниями на вырыв, а раскладка плит и точки крепления прорабатываются в BIM-модели подсистемы REVENTAL до начала производства.
- Промежуточная толщина между тонкими слэбами и несущими плитами
- Допустимость узла без армирования определяется индивидуальным расчётом
- Несущая способность подтверждается испытаниями анкеров на вырыв
На объекте

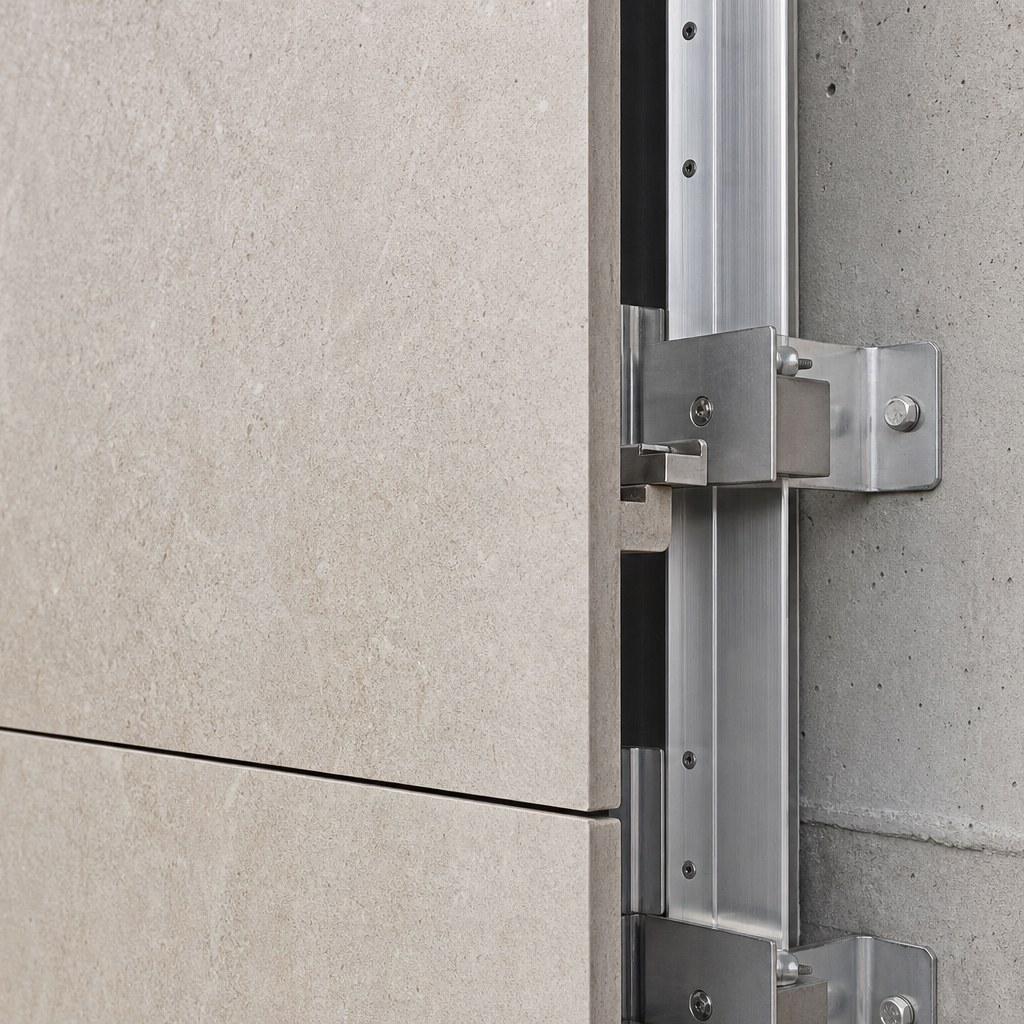

Особенность толщины 9 мм в том, что она не привязана заранее к одной схеме узла — по формату плиты и ветровой нагрузке индивидуально рассчитывают, достаточно ли собственной прочности листа для выбранного анкера или нужен дополнительный слой стеклосетки на тыльной стороне. Бригада работает по одной из двух схем в зависимости от этого решения: либо крепит анкер напрямую в торец плиты, либо предварительно проверяет армированный слой перед установкой на профиль. Инженер на шеф-монтаже сверяет фактически применённую схему узла с проектной и проверяет протокол испытаний именно для выбранного варианта. Заказчику стоит уточнить на этапе проекта, потребует ли расчёт армирования для его формата — от этого зависят сроки поставки плит.
Как заказать. Облицовку ведём в составе фасада под ключ: проект раскладки, подсистема, доставка и монтаж партнёрскими бригадами от 5 000 ₽/м². Готовые здания — на странице «Объекты». Нажмите «Запросить цену» и опишите объект: площадь, этажность, материал стен.
