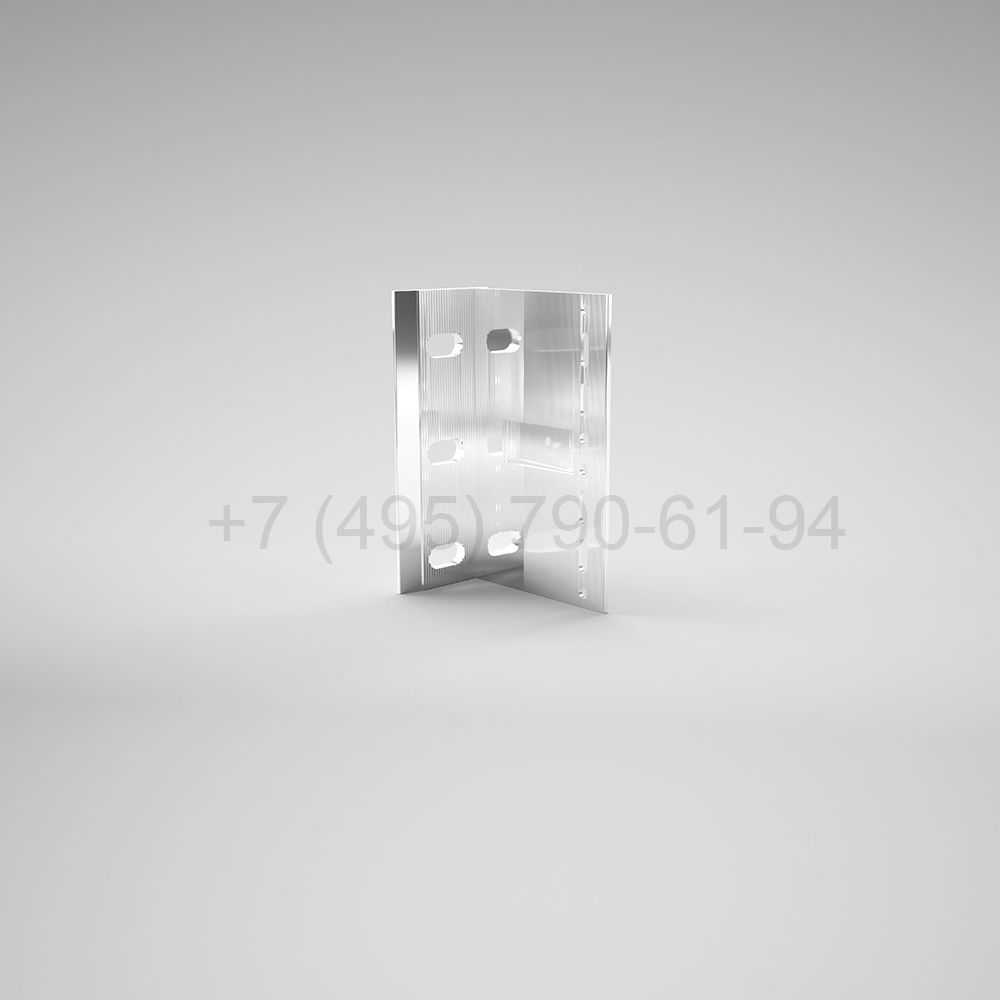

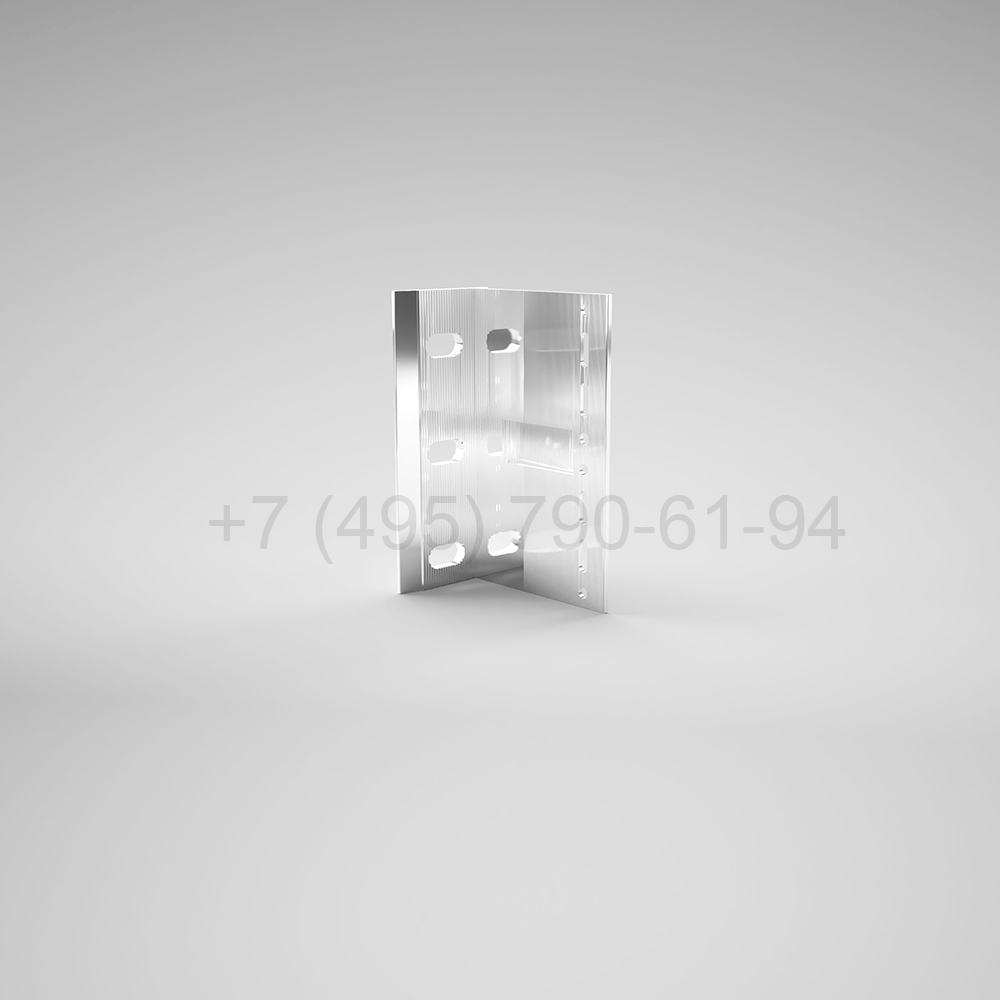

Кронштейн L , 90 мм несущий (выс.140 мм) пятка 5,5 мм [ КПС 840Н ]

Кронштейн КПС 840Н — тот же вылет 90 мм и та же роль подвижной (опорно-несущей) точки, что у КПС 301-1Н, но в исполнении с усиленной пяткой толщиной 5,5 мм в основании — отдельная позиция номенклатуры для узлов, где по расчёту нужна такая модификация крепления.

Функционально кронштейн так же компенсирует ветровые усилия и температурный ход направляющего профиля, а вес облицовки в этой паре держит опорный КПС 840О с такой же усиленной пяткой. Оба крепятся к стене анкером через терморазрывную прокладку. Какое из двух исполнений — стандартное серии 301 или усиленное серии 840 — нужно для конкретного фасада, определяет проектный расчёт НВФ Москва по нагрузкам и материалу основания.

На объекте

Несущий кронштейн того же вылета 90 мм — КПС 840Н — выше опорного за счёт корпуса высотой 140 мм: этот запас нужен, чтобы направляющая могла сместиться при нагреве, не потеряв контакт с крепежом. Бригада чередует его с опорным кронштейном по рядам каркаса, соблюдая шаг из проекта КМД. На шеф-монтаже для этого узла отдельно смотрят зазор в месте крепления направляющей — он должен остаться подвижным даже после затяжки, — и совпадение вылета с соседними опорными кронштейнами: разница в плоскости на границе типоразмеров недопустима на одном участке фасада.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
