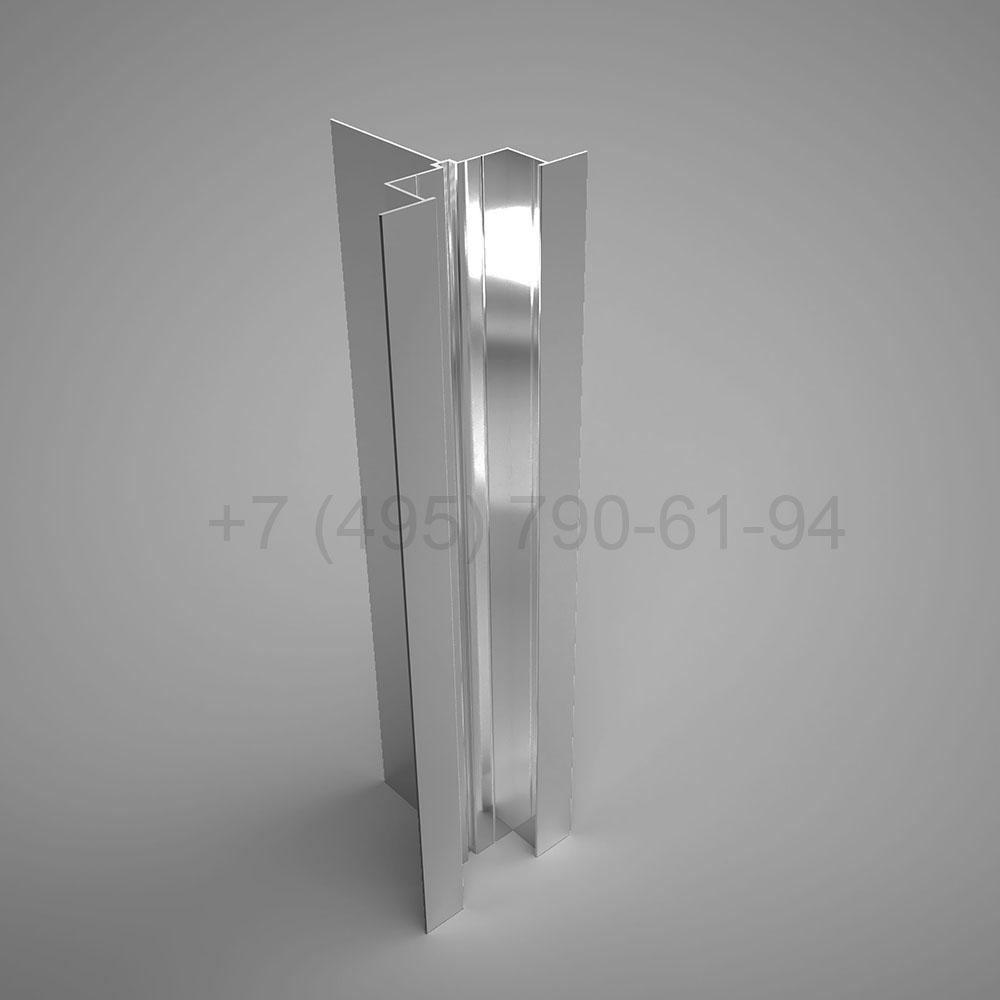

Направляющая Y-образн. под кассеты 80х80*2,2 мм мм длина 6,0 м [ КПС 476 ]

Направляющая алюминиевая Y-образного профиля КПС 476 — вертикальный элемент подсистемы вентилируемого фасада, рассчитанный под кассеты сечением 80×80×2,2 мм. Длина профиля 6,0 м. Направляющая крепится к кронштейнам и принимает нагрузку от навешенных на неё фасадных кассет, передавая её дальше на несущую стену здания.

Профиль применяется в составе сторонней подсистемы Sial, которую НВФ Москва подбирает, рассчитывает и поставляет для объектов в Москве и Московской области — вместе со стальными фасадными кассетами рулонной окраски. Y-образная геометрия задаёт плоскость крепления под конкретный формат кассеты и работает в паре с кронштейнами через терморазрыв, снижающий мостик холода, обеспечивая проектный вентиляционный зазор между утеплителем и облицовкой на весь срок эксплуатации фасада. Расчёт шага кронштейнов под этот профиль ведут по СП 20.13330 с учётом ветрового района и высоты здания, а фактическую несущую способность основания подтверждают испытаниями анкеров на вырыв.

На объекте

Шестиметровую направляющую на объекте режут под высоту этажа или яруса фасада, а стыки соседних отрезков разносят по высоте в шахматном порядке, чтобы не получить одну сплошную линию нагрузки на кронштейны. Бригада выставляет каждый профиль по уровню в единую плоскость до навески кассет — от этого зависит, лягут ли межкассетные швы ровно по всему участку. Инженер на шеф-монтаже проверяет вертикальность направляющей, зазор для температурного хода в узле крепления к кронштейну и совпадение шага профилей с проектной раскладкой кассет на этом фасаде.

Как заказать. Облицовку ведём в составе фасада под ключ: проект раскладки, подсистема, доставка и монтаж партнёрскими бригадами от 5 000 ₽/м². Готовые здания — на странице «Объекты». Нажмите «Запросить цену» и опишите объект: площадь, этажность, материал стен.
