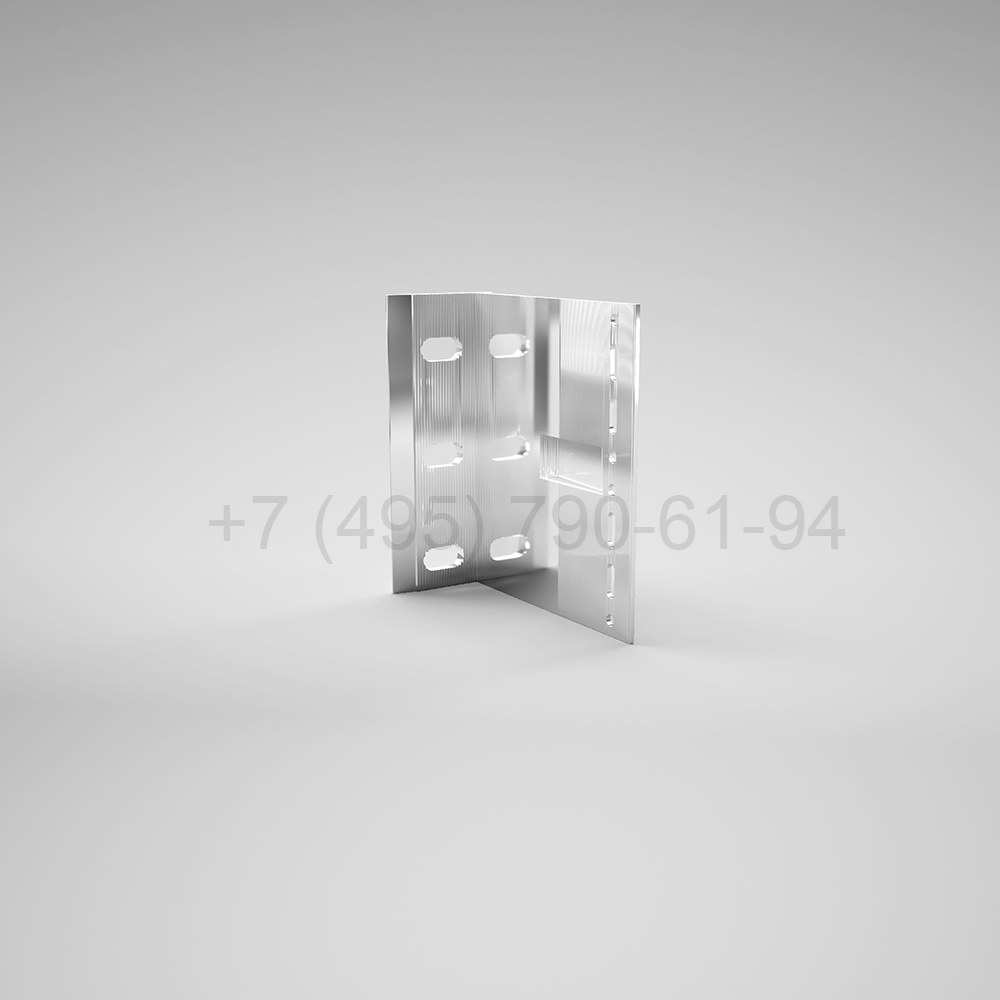

Кронштейн L , 125 мм несущий (выс.140 мм) пятка 5,5 мм [ КПС 841Н ]

На вылете 125 мм несущую (опорно-несущую) роль в линейке Sial выполняет кронштейн КПС 841Н — L-образный профиль высотой 140 мм с усиленной пяткой 5,5 мм в основании.

Узел компенсирует горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля, работая в паре с опорным кронштейном того же вылета КПС 302-1О, который держит вертикальный вес облицовки. Толщина пятки 5,5 мм — конструктивная особенность именно этой позиции номенклатуры, отличающая её от более лёгких исполнений соседних вылетов серии. Материал — алюминиевый сплав, крепление — анкер с терморазрывной прокладкой; шаг и типоразмер под нагрузки объекта рассчитывает НВФ Москва.

На объекте

Несущее исполнение того же вылета 125 мм с пяткой 5,5 мм — КПС 841Н — стоит в рядах, где направляющей нужен запас на температурный ход, а не жёсткая опора. Монтажная бригада устанавливает его через ряд с опорным кронштейном той же серии, выдерживая единый шаг по проекту. Инженер на шеф-монтаже отдельно проверяет этот узел: зазор в пазу под крепёж направляющей должен остаться подвижным, плоскость пятки — плотно сидеть на терморазрыве без перекоса. От опорного кронштейна того же вылета он отличается именно этим — высотой корпуса 140 мм под свободный ход, а не под жёсткую фиксацию.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
