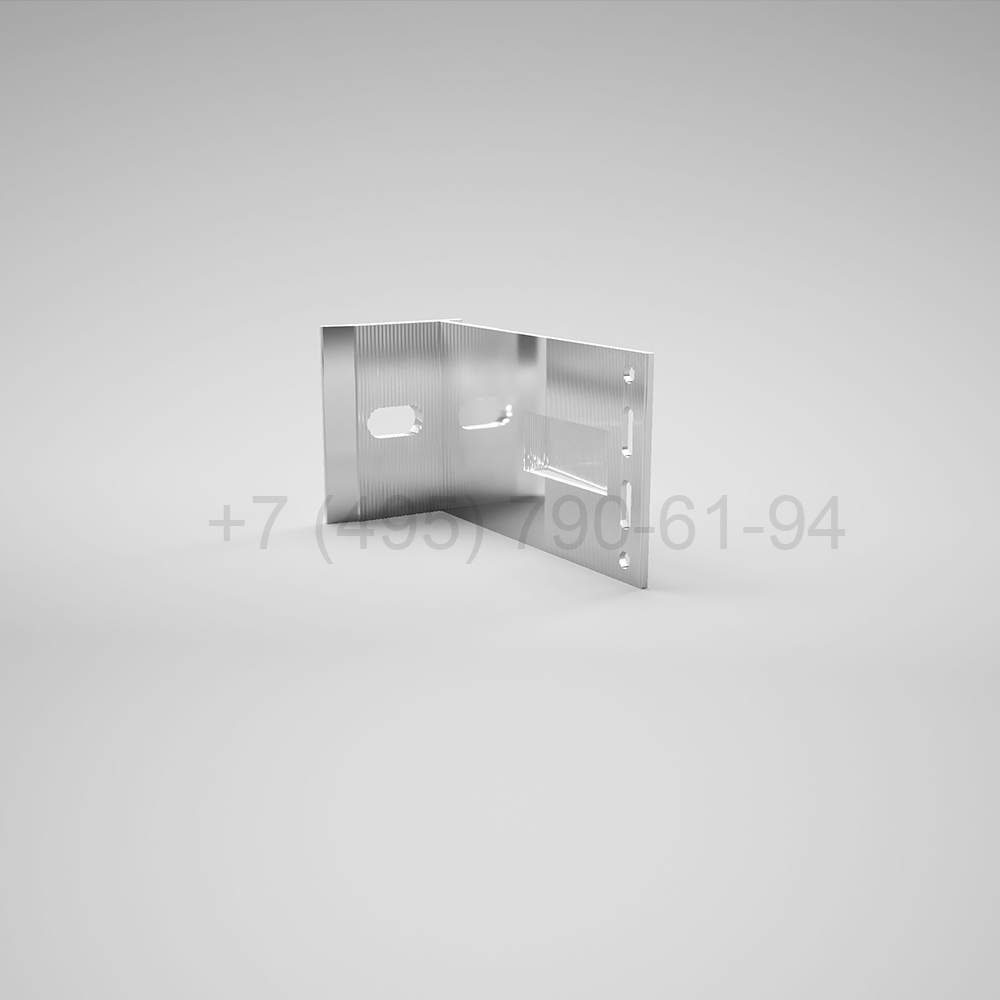

Кронштейн L , 125 мм опорный (выс.70 мм) пятка 5,5 мм [ КПС 841О ]

КПС 841О продолжает пару с несущим кронштейном КПС 841Н на том же вылете 125 мм: это опорное исполнение с той же усиленной пяткой 5,5 мм, но высотой корпуса всего 70 мм против 140 мм у несущего партнёра.

Опорный кронштейн — неподвижная точка каркаса, держащая вертикальный вес облицовки, пока ветровую нагрузку и температурные подвижки профиля принимает парный узел. От стандартного опорного КПС 302-1О того же вылета эту позицию отличает именно усиленная пятка — вариант, который в проекте назначают по результатам расчёта нагрузок и типа основания. Крепится анкером через терморазрыв; подбор всей связки для фасада выполняет НВФ Москва.

На объекте

Сколько миллиметров утеплителя ляжет под этот вылет, решает не заказчик, а расчёт по проекту: 125 мм с пяткой 5,5 мм — среднее значение в этой линейке L-кронштейнов. Бригада ставит опорный узел в каждом ряду опорной линии, а несущий кронштейн той же серии — в промежуточных рядах для компенсации подвижек. На шеф-монтаже инженер проверяет фактический вылет от стены до направляющей и то, как пятка ложится на основание: при отклонении плоскости стены зазор под пяткой убирают подкладками, а не изгибом самого кронштейна. Для расчёта количества таких узлов заказчику нужно указать толщину утеплителя и площадь стен.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
