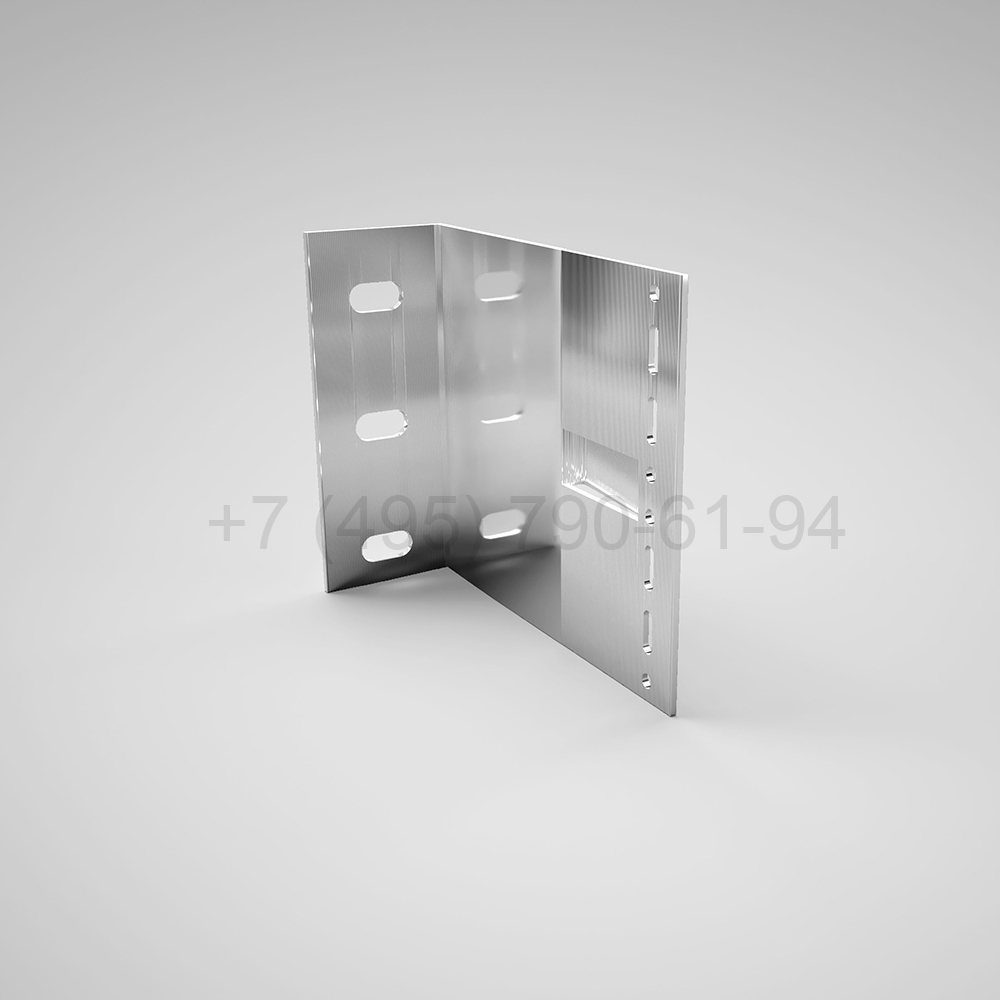

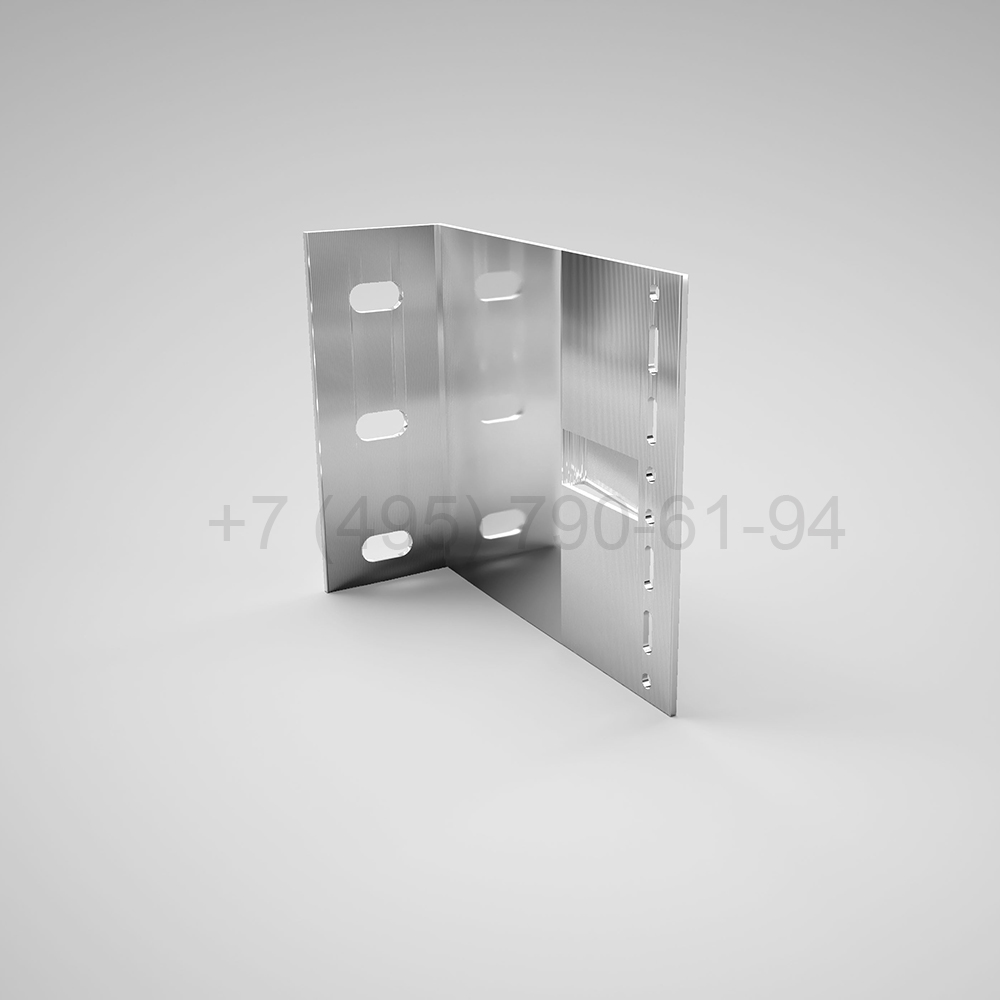

Кронштейн L , 160 мм несущий (выс.140 мм) [ КПС 303-1Н ]

Кронштейн КПС 303-1Н рассчитан на вылет 160 мм — на 35 мм больше, чем у соседнего типоразмера 125 мм, и применяется там, где толщина утеплителя в проекте увеличивается. Это несущее (опорно-несущее) исполнение L-образного сечения высотой 140 мм.

Как и все опорно-несущие кронштейны Sial, узел компенсирует горизонтальные ветровые усилия и допускает температурное смещение направляющего профиля, а вес облицовки на этом вылете держит парный опорный кронштейн КПС 303-1О. При других требованиях к креплению в этом же типоразмере доступна версия с усиленной пяткой 5,5 мм (КПС 720Н). Выбор исполнения и шаг установки определяет проектный расчёт НВФ Москва по СП 20.13330.

На объекте

Этот вылет — промежуточное значение в линейке несущих кронштейнов, его ставят там, где утеплитель толще, чем под более короткие кронштейны той же серии, но кронштейн с большим вылетом не нужен. Бригада монтирует узел подвижно, в паре с опорным кронштейном того же вылета, который держит вес облицовки, — крепёж несущего оставляют с ходом для температурной компенсации. Инженер на шеф-монтаже сверяет фактический вылет с проектной раскладкой по высоте фасада и проверяет, что для этого узла не применили исполнение с усиленной пяткой, если оно не требуется по расчёту.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
