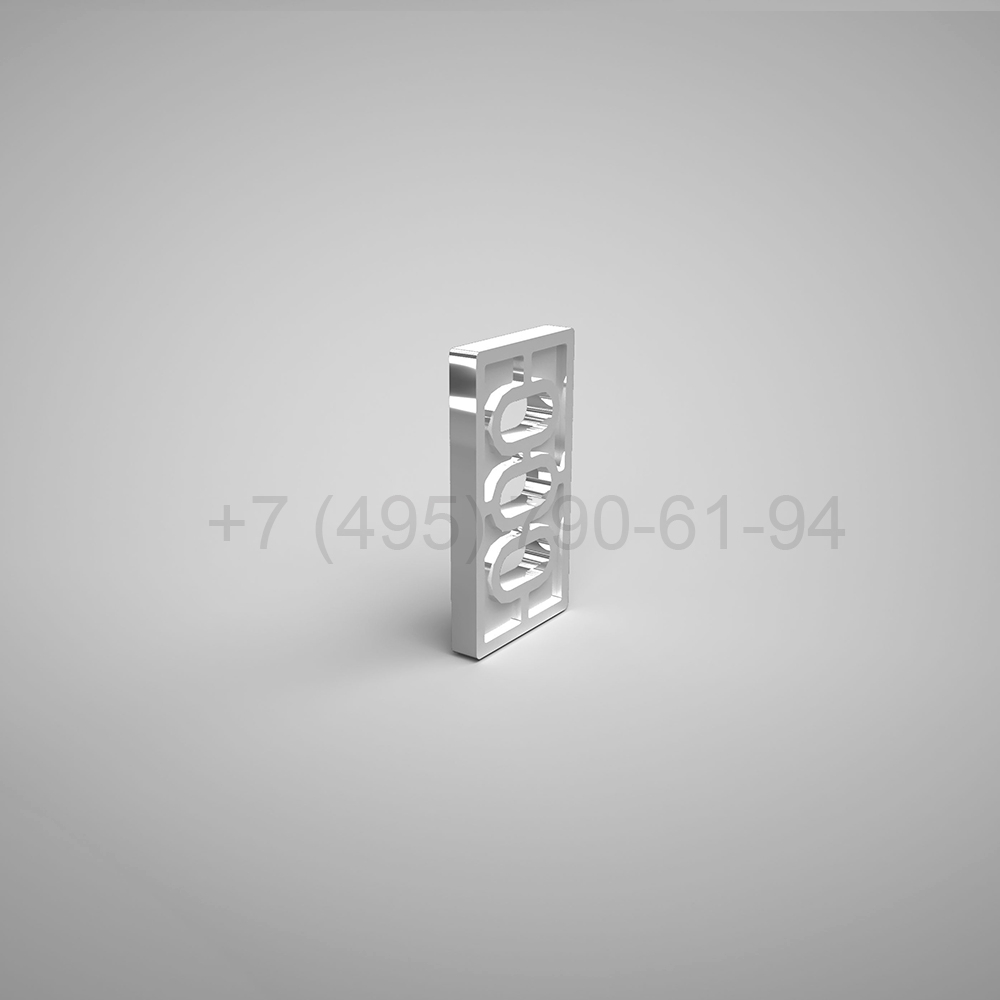

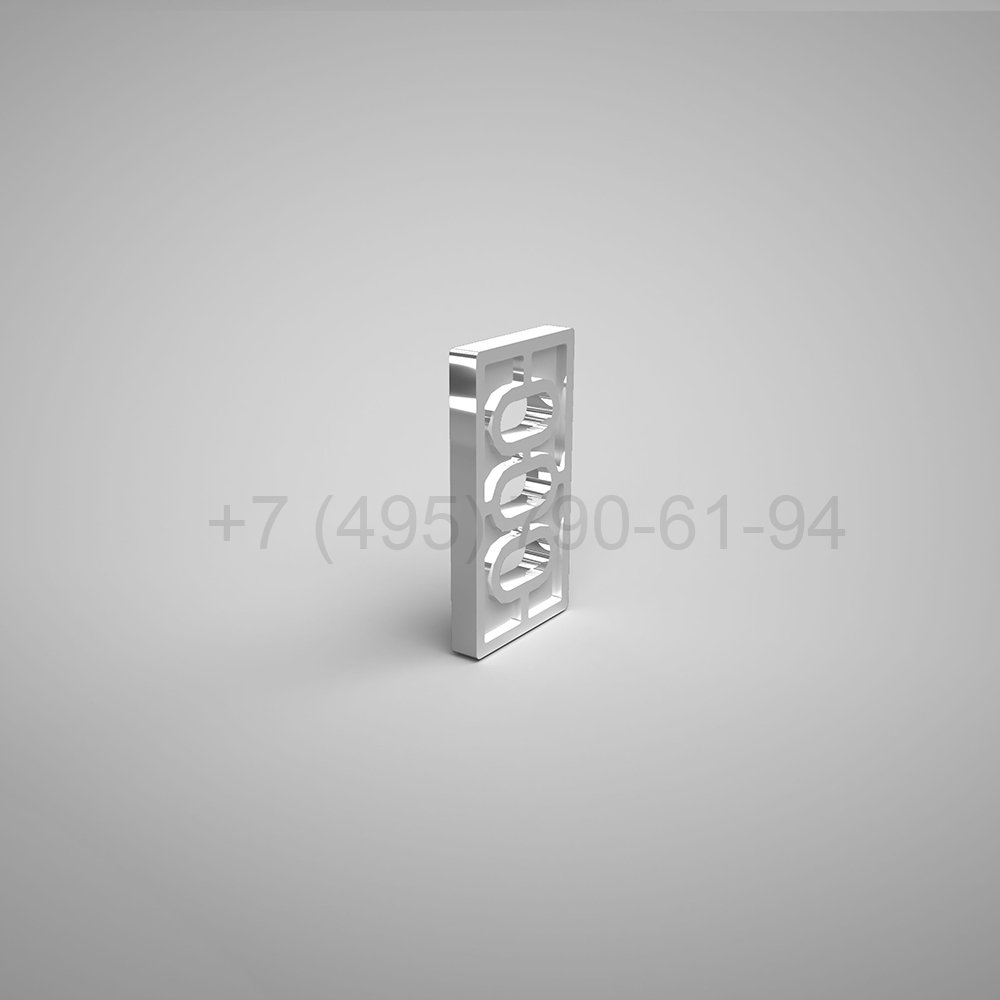

Терморазрыв под Кронштейн Несущий [ ПКН-55-100 ]

Терморазрыв несущий ПКН-55-100 ставится между кронштейном подсистемы вентилируемого фасада и стеной там, где узел рассчитан на восприятие ветровых и других горизонтальных усилий с допуском на температурное смещение профиля. Прокладка снижает мостик холода в точке анкеровки кронштейна.

В отличие от опорного терморазрыва, который применяют под неподвижным кронштейном, несущее исполнение ставится под узлы, где предусмотрено скользящее крепление направляющего профиля и компенсация температурного хода каркаса. В подсистеме REVENTAL терморазрыв — обязательный элемент под каждым кронштейном независимо от толщины утеплителя и типа облицовки на объекте, а материал анкеров подбирается под основание стены. Отсутствие терморазрыва в узле — типовая ошибка монтажа, которая приводит к промерзанию стены в точке анкеровки.

• Снижает мостик холода под подвижным кронштейном
• Допускает температурное смещение направляющего профиля
• Обязателен под каждым кронштейном подсистемы REVENTAL

На объекте

В отличие от опорного исполнения, несущий терморазрыв ставится под кронштейнами, где направляющему профилю оставлен ход на температурное расширение каркаса, — такие узлы бригада размечает отдельно от неподвижных опор ещё на стадии разметки фасада. Прокладку монтируют под кронштейн до затяжки анкера. Инженер на шеф-монтаже проверяет, что скользящий узел действительно сохраняет свободный ход профиля после монтажа облицовки, а не зажат случайно при затяжке крепежа. Такую ошибку монтажа сложно заметить визуально, поэтому именно эти узлы инженер проверяет на подвижность вручную ещё до навески облицовки.

Как заказать. Элементы подсистемы подбираем по расчёту в составе фасада под ключ или поставляем по вашей спецификации. Монтаж фасада партнёрскими бригадами — от 5 000 ₽/м², из чего складывается цена — на странице «Стоимость монтажа». Нажмите «Запросить цену», и инженер подготовит предложение под ваш объект.
